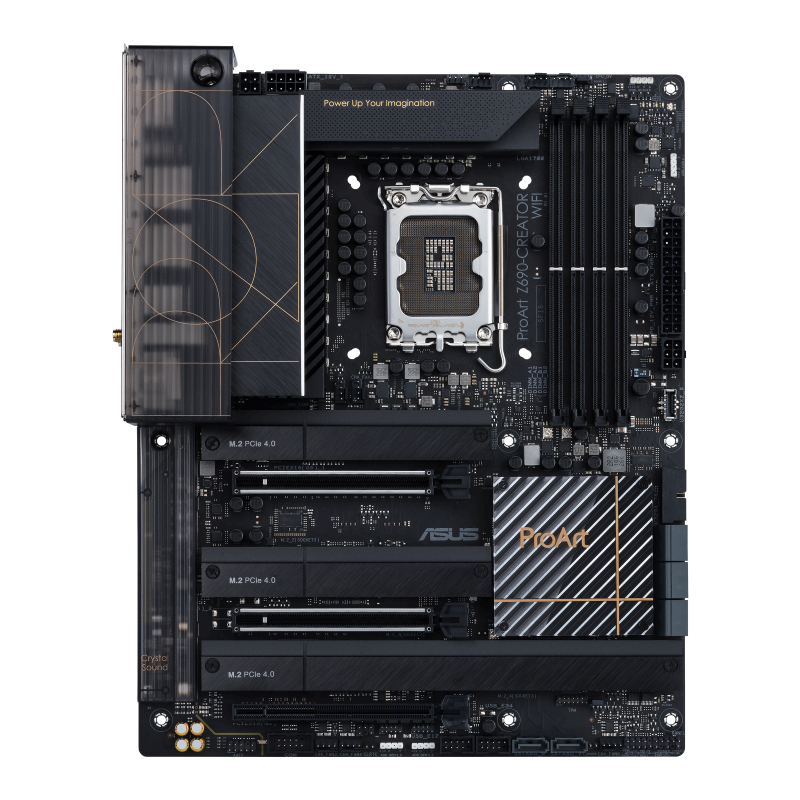

ProArt Z690-CREATOR WIFI 创艺主板专为内容创造者和小型工作站人群量身打造,提供了功能强大的软硬件工具,大幅提高工作效率。配备高效的散热方案和丰富的扩展性,包括板载双雷电4接口、万兆10G & 2.5G有线网卡和WiFi 6E无线网卡,可充分释放第13代/第12代英特尔® 酷睿™ 处理器的运算能力,给予强劲性能体验,提升你的生产力,助你畅享自由,放肆才情!
2 x DisplayPort™ 输入接口支持雷电™ 4
1 x HDMI® 2.1 (4K @ 60 Hz )
10G & 2.5G有线网卡
2 x 雷电4
USB Type-C® 接口
6 x USB 3.2 Gen 2
WiFi 6E
BIOS Flashback™ 一键升级
5 x 音频插孔
支持1 x USB 3.2 Gen 2x2 Type-C前置接口
∙ 60 W PD / QC 4+
支持2 x USB 3.2 Gen 1前置接口
8 x SATA 6 Gb/s
支持4 x USB 2.0前置接口
3 x 第二代AURA可编程接针
1 x Aura RGB接针
支持多个GPU
∙ 2 x PCIe® 5.0 / 4.0 x16 Safeslot
高强度安全插槽(x16, x8/x8)
∙ 1 x PCIe 3.0 x16 插槽 (Max. x4)
美声大师3
∙ Realtek® S1220A 音频芯片
∙ 预整流芯片
∙ De-pop抗爆电路设计
∙ 音频分割线
∙ 高品质音频电容
∙ 左右声道分层设计
ProCool II高强度供电接口
16+1供电模组(70 A)
英特尔® LGA1700 插槽支持第13代/第12代
英特尔® 酷睿™, 奔腾® Gold 和赛扬® 处理器
DDR5, 4 x DIMM (最大支持128GB)
∙ ASUS OptiMem II
∙ 双通道
4 x PCIe 4.0 M.2 插槽搭配散热片
∙ 2 x 22110 (PCIe 4.0 x4 )
∙ 1 x 2280 (PCIe 4.0 x4 )
∙ 1 x 2280 (PCIe 4.0 x4 & SATA 模式)
英特尔® Z690 芯片组
VRM散热片
3个 M.2 散热片

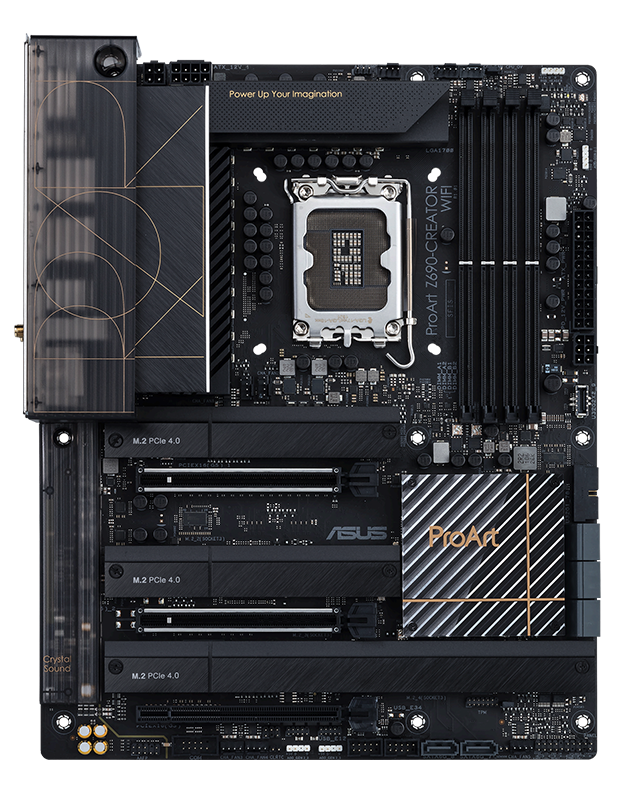

多个 4PIN PWM 风扇接针
芯片组散热片
CPU插槽拉杆保护套
防止与VRM散热片直接接触。
SafeSlot高强度安全插槽
提供更强的保持力与剪切阻力。
Q-DIMM
单面卡扣设计,方便在狭小空间拆卸内存,简单、安全。
Q-LED
通过主板的Q-LED指示灯来确认开机过程中关键设备(CPU, 内存, 显卡, 启动设备)是否运行异常。
SafeDIMM高强度内存插槽
全新的SafeDIMM高强度内存插槽加入了强化型金属隔板,提高支撑力,防止内存插拔引起的插槽损坏,更加坚固耐用。
M.2 Q-LATCH 便捷卡扣
创新的Q-Latch无需特定工具即可轻松安装或卸下M.2 SSD。
Q-Connector
让所有前面板的线缆井然有序。
完整的 I/O 端口 (包括两个雷电™ 4 接口、10Gb和2.5Gb 网口) 具备快速的数据传输速度,通过灵活且简易的连接功能,提供多种存储选项。
每个接口均提供高达 40Gbps的双向带宽。雷电4可同时外接两台4K显示器,并可通过32Gbps的PCIe带宽实现更高数据传输速度。
传输速度高达
40Gbps支持
2 x 4K 或 1 x 8K 显示设备USB 3.2 Gen 2x2 将 Type-C 数据传输速度提升到 20 Gbps。此接口采用 QC 4+ 快充技术,通过一根 PCIe 电源线插入到旁边的 6PIN 电源接口,为设备提供 60W 大功率快充。
该天线内置两个发射器和接收器,可实现更快的传输速度,并支持 2.4、5 和 6 GHz 频段。
四个角度可随意安放能够更好的接收信号。
强大的磁性底座可将天线固定在 PC 机箱的顶部或侧面。
板载 WiFi 6E 可支持6GHz的频段和更宽的160MHz通道,提供高达 5 GHz 频段的三倍带宽和多达 7 个 160 MHz 通道,可在密集的无线环境下提供更高的容量和更好的性能,带来快速的网络体验。
10Gbps 板载网卡旨在满足高级用户和内容创作者的苛刻要求,凭借高于标准千兆网卡 10 倍的带宽,传输未压缩的 4K 超高清视频或执行系统备份或传输大文件比以往更快。
板载2.5G网卡与标准千兆网卡相比提高了2.5倍速度,可实现更快的文件传输,高分辨率视频流和更流畅的低延迟游戏。
四个 PCIe 4.0 M.2 插槽,并支持NVMe® SSD RAID功能,带来性能的提升。使用最多两个 PCIe 4.0 存储设备创建 RAID 配置,可实现超快的数据传输速度。
创新的M.2 Q-Latch便捷卡扣无需工具和固定螺丝,即可轻松装卸M.2 SSD设备。
ProArt Z690-CREATOR WIFI 创艺主板拥有强大的供电方案与多方位的散热设计,可轻松驾驭第13代/第12代英特尔® 酷睿™ 处理器的严苛需求。采用16+1供电模组(70A),加上高品质组件与优化的内存布线,足以应对如3D动画、视频渲染和软件编译等高负载多线程任务。
第12代英特尔处理器实现了对 PCIe 5.0 的支持。PCIe 5.0 的数据传输速度为 PCIe 4.0 的两倍,让您更快速地处理繁重的数据任务。PCIe 5.0 还带来了其他好处,例如改善了电路信号的完整性,向下兼容用于附加卡的 CEM 连接端口,以及向下兼容前代 PCI Express。
ProArt Z690-CREATOR WIFI 创艺主板不仅为高频内存提供超频的选项,以提升DDR5性能,甚至为锁定集成电源管理电路芯片(PMIC)的入门级内存也提供超频选项。
对于内存超频新手,ProArt Z690-CREATOR WIFI创艺主板拥有华硕内存增强配置文件(AEMP)固件功能。即使是受限PMIC的内存,通过AEMP会自动检测内存芯片,从来提供优化的频率、时序及电压参数设置,让你轻松应用,充分释放性能潜力。
ProArt Z690-CREATOR WIFI创艺主板提供简单灵活的工具,可强化内容创作系统的各个层面,为您提供高效工作流程所需的快速、直观控制。支持AI智能超频、AI智能散热和双向AI降噪,高效调校系统,提供更强悍的性能。此外,还有CreationFirst 软件,用户可调整应用程序优先级,分配更多的带宽以加速指定创作应用程序和任务,以实现更迅速、低延迟的在线工作。
AI智能超频技术可通过AI Suite软件或UEFI中文图形BIOS开启,智能预测评估CPU超频潜力与系统散热条件,准确预测超频电压、频率的性能调校建议,快速提供需要耗费数日手动调整才能达到的超频效能,为内容创作者提供更强性能,大幅提高工作效率!
AI智能超频是华硕工程师携手知名超频发烧友,经过无数次严苛的测试而共同研发出的超频黑科技,可为不同程度的用户提供对应的超频解决方案。
智能评估CPU超频潜力和散热性能,利用大数据库算法提供对应预测调校建议。通过对应软件开启后自动超频,应用频率和电压,处于理想状态。
软件每分钟监控工作负载、系统温度、风扇速度和耗电量,并进行实时调整以确保持续提供更佳性能。
华硕 AI 智能散热功能可自动管控接入的主板风扇,据系统负载和温度实时调整风扇设置,确保处于理想的状态。
AI智能散热可侦测CPU温度,利用专有算法平衡散热性能和风扇噪音控制,保持高性能状态下降低风扇转速,提供更安静的系统环境。
在稳定的系统负载下,此软件随后会自动将风扇*转速降至合适的设定,在不牺牲性能的情况下降低风扇噪音。
*需将风扇连至以下用于 AI 冷却控制的接头: CPU_FAN / CPU_OPT / CHA_FAN / M.2_FAN
AI智能散热将持续监控系统并根据目前负载调整风扇转速。
网络优化软件让用户调整应用程序优先级,分配更多的带宽以加速应用程序和任务。
CreationFirst 创意专注模式为使用中的内容创作应用程序分配更多带宽,以优化网络流量,提升您的工作流程效率。自适应智能模式通过识别使用中的应用程序并使用前台加速,智能地优先分配带宽给大量使用的应用程序。
下载 CreationFirst 应用程序
随着居家办公成为新常态,即使是对于内容创作者而言,清晰的在线通讯也至关重要。我们的音频应用程序利用庞大的深度学习数据库有效降低麦克风输入*及输出的背景噪音。智能地减少分散注意力的键盘敲击声、鼠标点击声等其他环境噪音,做到说得明白,听得清楚。
*使用 3.5 mm 耳机时,需要音频分接器 (3.5 mm 音频插孔 Y 形线)。聆听差异
AI ON
AI OFF

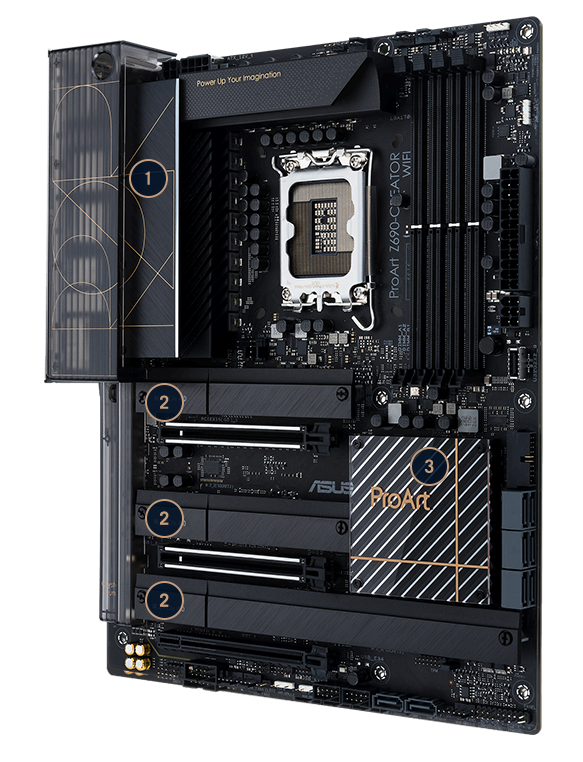

高负载下维持系统的稳定性至关重要,ProArt Z690-CREATOR WIFI创艺主板拥有超大VRM散热冰甲及芯片组散热片,有效降低温度。并采用高品质用料和多个风扇接针,高效散热,进而提供长时间稳定流畅的内容创作环境。
2个硕大的VRM散热鳍片可覆盖MOSFET和电感,增加散热表面积,提升散热效果。
配备三个专属散热片,使四个 M.2 SSD 保持在上佳工作温度,长时间使用也可保持稳定的性能和可靠性。
专用的芯片组散热片可带走大量热量,帮助芯片组快速散热,确保温度保持在上佳范围内。
ProArt Z690-CREATOR WIFI 创艺主板采用全面的散热方案:
ProArt 专用软件提供直观的系统监控、音频及网络强化功能,可简化您的工作流程。
ASUS Control Center Express 管理软件提供先进的安全管理功能,保护系统及数据安全,简化IT操作并提高生产力。
了解更多 >启用或停用 USB 端口,或将其设为「只读」以防止数据外泄。
高效,实时的恶意软件防护,阻止未经授权的安装和便携式存储设备连接。
保护长期的系统安全设置,避免不必要的更改或调整。
简单易用的界面设计,可针对所有连接的 ProArt 系列产品 (包括主板和显示器) 进行集中系统监控与控制,强化工作流程。
可通过风扇模式选择偏好的风扇设置,快速配置系统散热。
可以将经常共同使用的应用程序分组,单击即可同时启动。
ProArt Z690-CREATOR WIFI 创艺主板经过工程设计和严格测试,提供更好的质量、稳定性和兼容性,可以保证在高温高湿环境下7*24小时稳定运行,助您发挥更多创意力。
抗氧化时间
温度
相对湿度
兼容设备
验证时数
