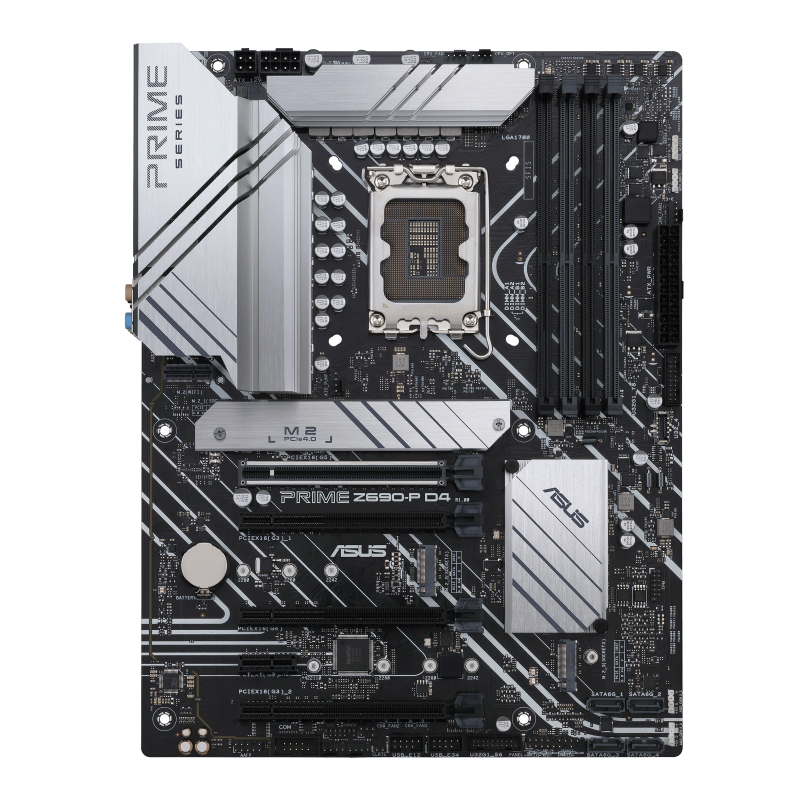

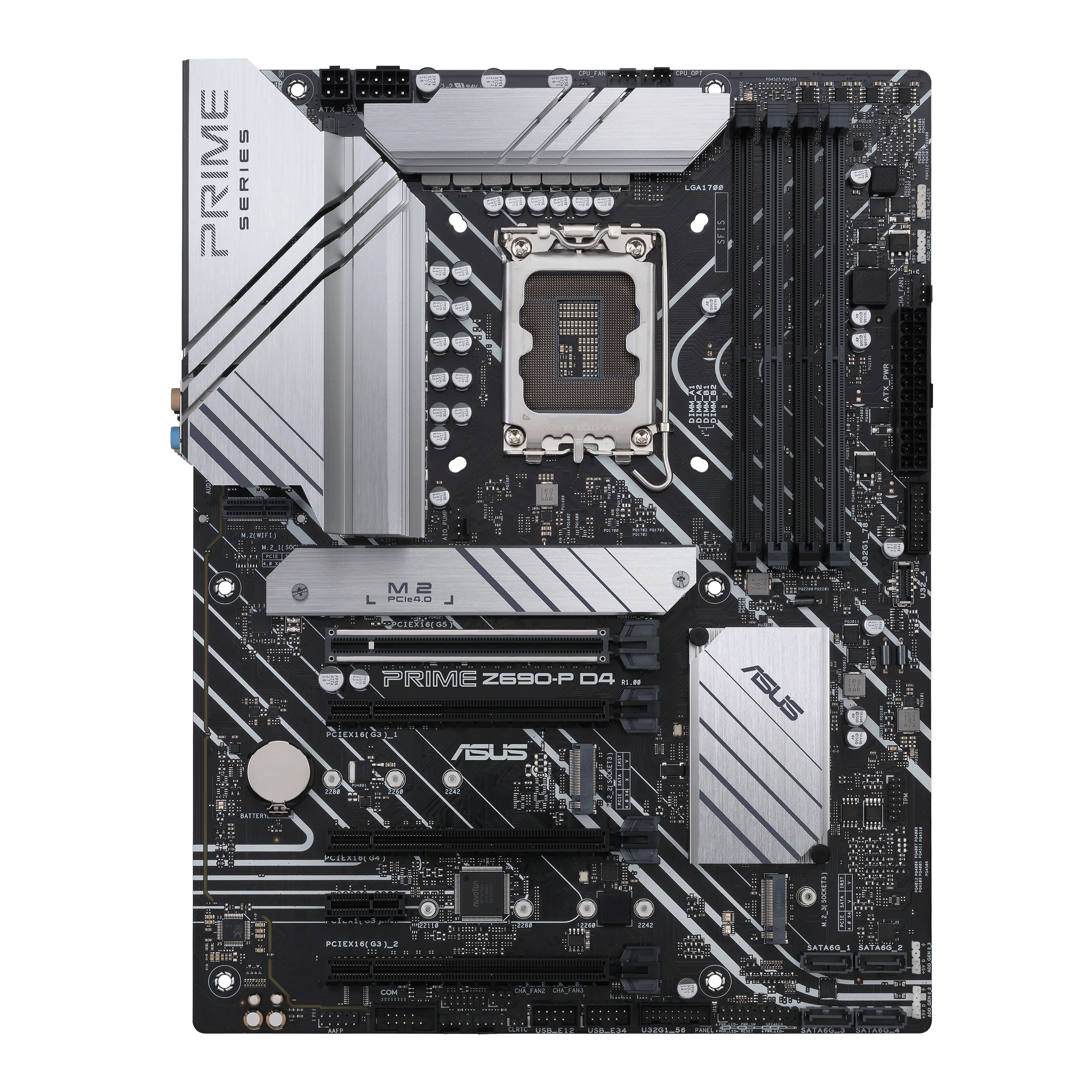

PRIME Z690-P D4

Intel® Z690 (LGA 1700) ATX 主板支持 PCIe® 5.0, DDR4, 三个 M.2 插槽, 14+1 DrMOS供电模组, HDMI®, DisplayPort™, 2.5G有线网卡, USB 3.2 Gen 2x2 Type-C®, 支持前置USB 3.2 Gen 1 Type-C® 接口, 支持雷电™ 4接针和AURA SYNC神光同步
  • Intel® LGA 1700 插槽:支持第13代/第12代英特尔® 处理器
  • 强化的供电方案: 14+1 DrMOS供电模组, 8+4 Pin ProCool高强度供电接口,高品质电感及耐用的电容,提供高效稳定的供电效率
  • 全面散热设计: 超大的 VRM 散热片,M.2 散热片,PCH 散热片,混合风扇接针及Fan Xpert 4智能风扇管理4代
  • 华硕 OptiMem II 内存优化技术: 采用独特的内存优化走线,提高信号完整性,减少干扰信号,提高内存兼容性和超频空间
  • 前卫的疾速互联 DDR4 内存, PCIe® 5.0, 2.5G有线网卡, USB 3.2 Gen2x2 Type-C®, 支持前置USB 3.2 Gen 1 Type-C® 接口, 支持雷电™ 4 接针
PRIME Z690-P D4
PRIME Z690-P D4



华硕PRIME大师系列主板经过精心设计,可完全发挥第13代/第12代英特尔® 酷睿™ 处理器的潜能。PRIME Z690-P D4 主板具备强劲的供电设计、全面的散热解决方案和智能调校选项,通过简易直观的软件和固件,为日常用户和DIY爱好者提供丰富的性能调整选项。


  • 强大性能
  • 散热方案
  • 个性化DIY设计
  • 疾速互联
  • 英特尔® LGA1700 插槽, 支持第13代/第12代英特尔® 酷睿™, 奔腾® Gold 和赛扬® 处理器
  • 扩展插槽
    ・1 x PCIe 5.0 x16 SafeSlot
    ・1 x PCIe 4.0 x16
    ・2 x PCIe 3.0 x16
    ・1 x PCIe 3.0 x1
  • 14+1 DrMOS供电模组
  • 4 x DIMM
    ・DDR4 5333(超频)
    ・双通道
    ・OptiMem II内存优化
  • 3 x M.2 插槽
    ・1 x M.2 22110 (PCIe 4.0 x4 模式)
    ・1 x M.2 2280 (PCIe 4.0 x4 模式)
    ・1 x M.2 22110 (PCIe 4.0 x4 & SATA 模式)
  • CPU风扇接针
  • VRM散热片
  • 活动式M.2散热片
  • CHA 风扇接针
  • 一体式水泵接针
  • 芯片组散热片
  • CHA 风扇接针
  • 1 x AURA RGB 接针
  • 1 x 第二代可编程ARGB灯效接针
  • 2 x 第二代可编程ARGB灯效接针
  • 2 x USB 2.0 接口(Type-A)
  • DisplayPort
  • HDMI® 接口
  • 1 x USB 3.2 Gen 2 接口 (Type-A)
  • 1 x USB 3.2 Gen 2x2 Type-C®
  • 2 x USB 3.2 Gen 1 接口
    (2 x Type-A)
  • Realtek 2.5G有线网卡
  • 1 x S/PDIF光纤数字音频输出接口
  • 5 x 音频插孔
  • 1 x USB 3.2 Gen 1 接针
  • 1 x USB 3.2 Gen 1 Type-C® 前置扩展端口
  • 雷电TM 接口
  • 4 x SATA 6Gb/s
  • 2 x USB 2.0 接针
  • 1 x USB 3.2 Gen 1 接针

随心调校



华硕PRIME大师系列主板拥有多方位丰富的控制功能,通过简单易用且灵活的工具,用户可随心调校系统各方面,以满足您对性能的需求,大幅提升工作效率。

智能控制

  • 智能节能处理器
  • Fan Xpert 4
  • Digi+ VRM数字供电控制

多方位节能设计

智能节能处理器(EPU) 让您享有全系统的节能效果。EPU在离开模式下,能自动优化功率消耗,大幅提升省电效果。

灵活的风冷与水冷散热控制

智能风扇管理4代软件让你全面控制风扇、水泵,甚至是一体化散热器。无论使用风冷或水冷散热,轻松一键,自动调校模式下即可智能设定所有参数。此外,静音模式下,可让所有风扇转速降至预设默认值以下,让系统在低负载时更加安静。你也可通过UEFI来控制风扇、水泵,以及一体化散热器。

准确数字供电控制

Digi+VRM数字供电设计可实时控制电压降低、切换频率和供电效率设置,让您通过 CPU 电压控制进行调校,取得更佳的系统稳定性与性能表现。

UEFI BIOS



先进的华硕UEFI BIOS拥有丰富的设置选项,可满足用户调校优化系统的需求。不仅为DIY新手提供了智能简易的选项,还为DIY发烧友准备了多方位完整的设置功能。
  • 高级模式
  • EZ 模式

先进的调校选项



华硕UEFI BIOS提供直观简易的高级模式可让用户完全控制系统。通过内置的搜索功能可让您轻松找到所需的选项;以及各种先进的控制功能,均可进行细致入微的参数调整,更智能、更轻松的打造符合您需求的高性能PC。

搜索功能


快速轻松寻找所需的选项或设定项目。

华硕用户配置文件


不同 BIOS 版本之间的接口配置设置或是与朋友分享。

快速又简单的设置

EZ模式更为简易便捷,在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用,让您的设备瞬间准备就绪,开始运行。

直观的图形风扇控制


只需用鼠标拖曳一条曲线即可调整各个风扇。

EZ XMP


一键强化 DRAM 性能。

AURA灯效开启/关闭模式(隐藏)


轻松开启或关闭AURA RGB灯效或板载LED灯效,营造和谐统一的氛围。
返回随心调校

散热方案


PRIME Z690 系列主板拥有多个高效散热片和丰富的混合风扇接针,确保你的主机在高负载工作环境下依旧凉爽和稳定。

散热片



可拆卸的松不脱螺钉降低了散热片拆卸时遗失的风险。

活动式M.2散热片



一个 M.2 散热片可灵活调换2个M.2插槽位置,避免 M.2存储设备在持续传输过程中可能发生的降速。

VRM散热片和导热贴片



两组超大VRM散热鳍片搭配特质电感导热贴,涵盖范围延伸至MOSFET和电感区,更大接触面积提供更好的降温效果。

散热设计



PRIME Z690 系列主板配备全面的散热控制选项,可通过FAN Xpert 4智能风扇控制或UEFI BIOS进行设置。

多种温度来源



每个接针均可动态参照三个热敏传感器,您甚至可通过 Fan Xpert 4 对应支持的华硕显卡的温度,以优化 GPU 与 CPU 密集型任务的散热效果。

一体式水泵接针



自备水冷配置专用的 PWM/DC 接针。

智能保护



通过专用整合式电路保护每个风扇插座,以免因过热和过电流而损坏。

4-Pin PWM/DC 风扇



每个板载接针都可自动侦测 PWM 或 DC 风扇。
返回散热方案

坚实基础



第13代/第12代智能英特尔® 酷睿™ 处理器提供更多核心和更高带宽。PRIME Z690 系列主板拥有强悍的供电设计、多方位散热控制和前卫的互联选项,可轻松驾驭新一代处理器,大幅提高工作效率。

强大的供电设计



稳定供电对于第13代/第12代英特尔酷睿处理器充分发挥性能至关重要,PRIME Z690-P D4 主板的设计专为满足这些高核心数 CPU 的需求。
  • ProCool高强度供电接口
  • 14+1供电模组


ProCool高强度供电接口

采用4Pin+8Pin ProCool高强度供电接口,特制实心结构,确保主板与PSU电源线连接更充分,提升电源效率,降低阻抗,更加坚固耐用。

14+1供电模组

采用14+1供电模组,高效整合型解决方案,体积小、效率高、散热好,可充分满足新一代英特尔处理器的供电需求。

内存

  • ASUS OptiMem II 内存优化
  • DDR4

ASUS OptiMem II内存优化


优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线,提高信号完整性,减少干扰信号,提高内存兼容性和超频空间。

华硕OptiMem II优势:

  • 改善内存稳定性和兼容性
  • 同等电压下降低内存延迟
  • 改进的内存性能潜力

采用 OptiMem II 第2代内存优化技术的主板已通过 Synopsys HSPICE 模拟软件测试

DDR4 5333 (超频)


优化的走线布局为新一代英特尔处理器提供了足够的带宽。华硕OptiMem II内存优化技术可精确映像不同 PCB 层的内存信号走线,提高信号完整性,减少干扰信号,提高内存兼容性和超频空间。

存储



3个 M.2 插槽 (支持可达 64 Gbps)



PRIME Z690-P D4 主板拥有3个M.2插槽,利用这代CPU和芯片组更强的带宽,提供快如闪电般PCIe 4.0数据传输。


* 实际传输速度将低于理论最大速度。

疾速互联

  • PCIe® 5.0
  • USB 3.2 Gen 2x2 Type-C®
  • 支持雷电™ 4
  • 2.5G有线网卡

PCIe® 5.0 插槽

第13代/第12代英特尔处理器实现了对 PCIe 5.0 的支持。PCIe 5.0 的数据传输速度为 PCIe 4.0 的两倍,让您更快速地处理繁重的数据任务。PCIe 5.0 还带来了其他好处,例如改善了电路信号的完整性,向下兼容用于附加卡的 CEM 连接端口,以及向下兼容前代 PCI Express。

USB 3.2 Gen 2x2 Type-C®

丰富的USB接口可同时外接多种设备。该主板拥有USB 3.2 Gen 2x2接口,传输速度高达20Gbps。

支持雷电™ 4

PRIME Z690-P D4 主板板载雷电4接针。搭配自行购买的华硕雷电4扩展卡,尽享40Gbps双向传输速度。且通过菊花链可同时外接2个4K显示器,还能提供100W快速充电。

Realtek 2.5G有线网卡


板载2.5G有线网卡,速度是千兆网卡的2.5倍,可实现更快的文件传输,更低延迟的游戏体验和更流畅的高清视频播放。
降低CPU负载
提高TCP和UDP吞吐量
返回坚实基础

个性化



Prime Z690 系列主板十分注意细微之处,从板载高品质音频芯片,到简易直观的RGB灯效控制,再到诸多人性化DIY设计,从多方位来提升用户的体验,轻松打造专属PC。

音效

纯净的音效,让您彷佛置身游戏中


智能设计与高品质硬件提供清晰和高保真的音质体验

>音频防护线


声卡区域与主板隔开,降低来自EMI的干扰。

左右声道分层隔离设计


左右声道由不同的PCB层布线,减少互相干扰,确保输出相同质量的音效。

高质量音频电容


高质量音频电容,使声音温暖,自然,具有上佳的清晰度和高保真效果。

人性化DIY设计

  • AURA SYNC神光同步
  • 第二代可编程ARGB灯效接针
  • Armoury Crate

AURA SYNC神光同步


脱颖而出

除了性能出色外,美学设计也别具一格。华硕AURA提供丰富的RGB灯光控制功能,可调整内置RGB LED 灯,以及连接至板载 RGB 插座的灯带。还能与不断推陈出新的华硕AURA SYNC兼容硬件设备进行同步联动。

进一步了解 >

静态

呼吸

闪烁

彩虹

色彩循环

星夜

音乐效果

智能

黑暗

自适应色彩

第二代可编程ARGB接针


配备3个第二代可编程灯效接针,能够检测设备上的LED数量,软件可以自动调整特定设备的灯效,新的接针还可以兼容旧的AURA RGB设备。

Armoury Crate奥创游戏智控中心


Armoury Crate 奥创游戏智控中心是全新的软件公用程序,可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面,轻松自定义您装备中所有兼容设备的 RGB 灯光与效果,并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设定的控制,包括键盘与鼠标的偏好设定,以及主板的超频与风扇速度,让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区,协助使用者与华硕社区保持联系。
DOWNLOAD NOW
  • AURA SYNC神光同步

  • 驱动程序与手册下载

  • 账户管理

  • Fan Xpert 4

个性化DIY设计

  • Q-LED Core指示灯
  • SafeSlot高强度显卡插槽

Q-LED Core


此 Q-LED Core 能够在开机自检(POST)过程中通过电源LED指示灯产生不同的灯效,协助用户进行问题的排除。
未检测到内存
快速闪烁

4 Hz (0.25s)

未检测到显卡
慢速闪烁

1/2 Hz (2s)

未检测到启动设备
非常慢速的闪烁

1/8 Hz (8s)

安装完成
常亮

SafeSlot高强度显卡插槽


PCIe 5.0速度是PCIe 4.0的2倍。PCIe 5.0高强度显卡插槽通过SMT生产工艺,提供更出色的品质保障。还有金属强化层提高稳固性,保护显卡插槽不易变形损坏。
LANGuard网络安全防护

网络防雷防电涌
华硕 LANGuard 网络安全防护采用高级信号耦合技术,搭载优质贴片电容,增强网络吞吐量,再加上ESD静电防护元件,可保护网卡和主板免受电涌以及静电伤害。
内存过压保护

先进的电路防护供电设计
华硕特有的电路设计结合内建电压调节器,可避免主板因电源不稳或不良等因素,造成高电压而损坏主板的意外。
内存过电流防护

预防短路损坏
内建可复式保险丝能够防止过电流和短路损坏。此设计通过 I/O 端口并延伸至内存,保护主板和其他配件,免受不稳定供电和劣质电源的伤害。
不锈钢防潮I/O背部接口

更强的抗腐蚀能力,带来上佳的耐用性。
拥有不锈钢抗腐蚀的I/O背板,与氧化铬相结合,可大幅延长使用寿命。
了解更多

1000+
兼容认证设备


PRIME Z690 系列提供与数千个组件的兼容性,我们完整的合格供应商列表 (QVL) 可识别内存兼容性,为您带来更多选择以提供轻松组装电脑的体验。

8000+
小时兼容测试


每个型号都会经过累计超过8000+小时的严格测试才会上市。这些测试包括老化测试、环境兼容测试、软件安全测试等。华硕测试的标准比行业标准更严苛,只为了确保每个组件在各种环境下都能长久耐用,稳定运行。
温度与湿度测试
确保组件可承受苛刻环境。
热量测试
确保系统在高负载下,仍能维持散热、稳定。
插拔测试
每个接口和接头都经过反复安装的循环测试。
老化测试
长达 48 小时的老化测试,确保可靠性。
功耗测试
经确认具备出色能源效率。
温度和直流电压极限测试
确保主板能够因应温度变化所造成的电压波动。
热冲击测试
确保能承受运送时的温度变化。
非运行冲击测试
专为运送时可能遭遇的颠簸所测试。
烧机测试
所有组件经过检验,确保在各种环境中均能上佳运行。
安装测试
接头配置经过双重检查,确保安装轻松无碍。
坠落测试
以各种高度进行坠落测试,确保耐用性。
盐雾测试
测试 I/O 可靠性、延长使用寿命和抗锈能力。


返回个性化DIY设计
