TUF GAMING Z790-PLUS WIFI D4

Intel® Z790 (LGA1700) ATX 电竞主板, 16+1 DrMOS 供电模组, PCIe® 5.0, 支持DDR4内存, 4个 M.2 插槽, WiFi 6 和 Intel 2.5G有线网卡, HDMI®, DisplayPort™, 支持USB 3.2 Gen 2x2 Type-C® 接口, 支持前置 USB 3.2 Gen 2 Type C 接口, SATA 6 Gbps, 支持雷电4接针和 AURA SYNC神光同步灯效
  • Intel® LGA 1700 插槽: 支持第13代英特尔® 酷睿™ 处理器
  • 电竞特工供电: 16+1 DrMOS供电模组, 6层PCB, ProCool高强度供电接口, 高品质电感及耐用的电容,提供高效稳定的供电效率
  • 电竞特工互联: PCIe® 5.0, USB 3.2 Gen2x2 Type-C®, 支持前置USB 3.2 Gen 2 Type-C, 支持雷电4 接针
  • 电竞特工网络: WiFi 6, Intel 2.5G有线网卡和 TUF LANGuard网络安全防护
  • 双向AI降噪: 基于大量数据库智能识别声源,有效降低音频输入和输出环境噪音,说得明白、听的清楚
  • AI智能散热2.0: 一键平衡散热与噪音
  • 电竞特工散热: 大型VRM散热片和PCH散热片, M.2散热片, 混合风扇接针及Armoury Crate的Fan Xpert 4智能风扇控制4代
  • 电竞特工灯效: 时尚边缘区域灯效设计, 板载可寻址ARGB灯效接针和支持RGB灯带接针
  • 个性化DIY设计: 显卡易拆键, M.2 Q-Latch便捷卡扣, Q-LED和SafeSlot高强度安全插槽
TUF GAMING Z790-PLUS WIFI D4
TUF GAMING Z790-PLUS WIFI D4
TUF GAMING
TUF GAMING
TUF GAMING

TUF GAMING
Z790-PLUS WIFI D4

华硕TUF GAMING Z790-PLUS WIFI D4 主板拥有高规格供电设计、TUF认证用料、多方位散热解决方案,可充分释放第13代英特尔® 酷睿处理器的潜力。再加上一系列电竞增效技术,大幅提高你的游戏胜率,助你长时间稳定畅玩游戏。除强悍的性能外,该主板的美学设计也是一大亮点。全新的TUF GAMING LOGO标识,利落的线条构成充满科技感的锐利角度,加上极简的几何设计元素,诠释TUF GAMING系列主板的硬派形象。

logo of Intel Core logo of Intel Z790

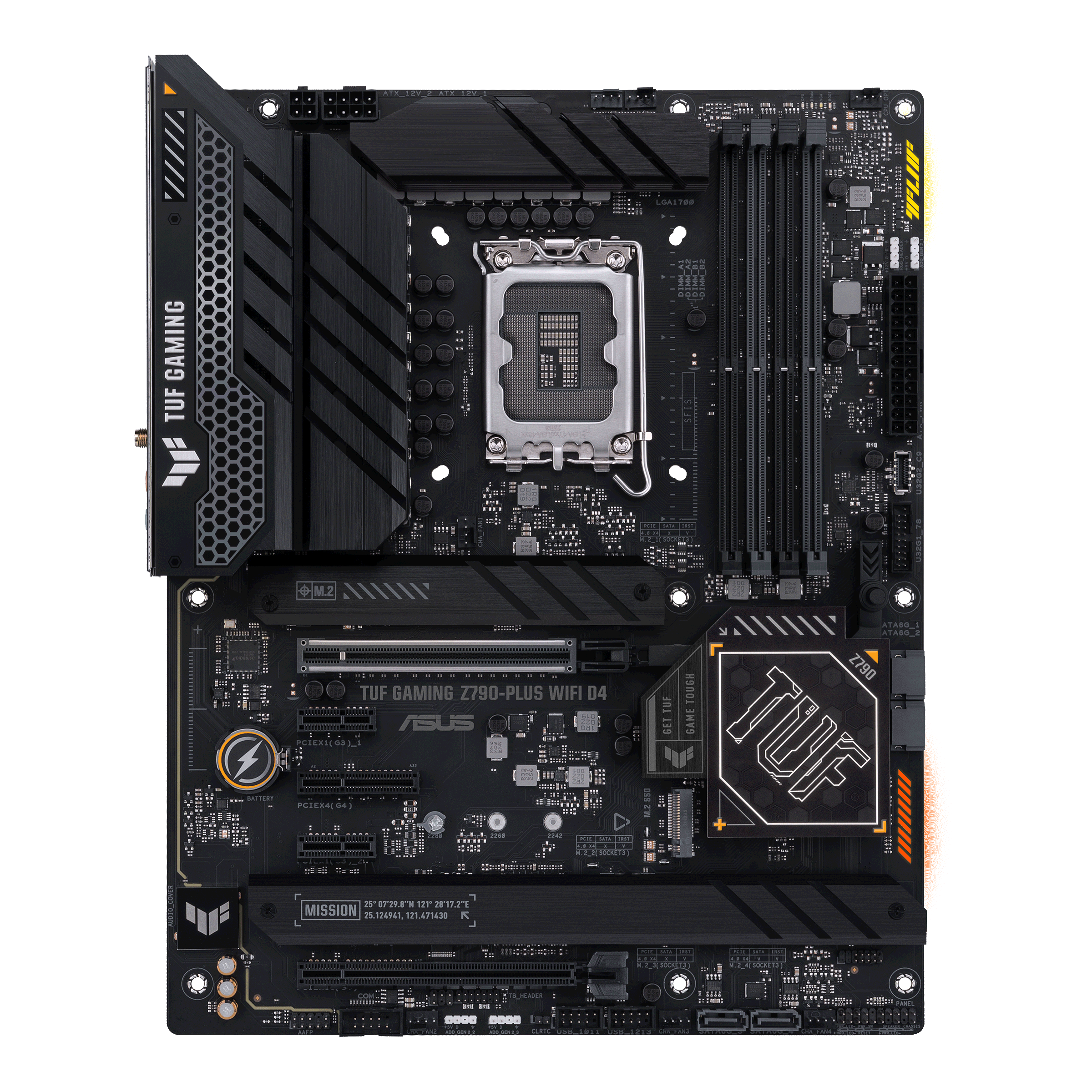

TUF Gaming motherboard’s photo

产品展示

SPEC - Performance

1

英特尔® LGA1700 插槽,支持第13代英特尔® 酷睿™ 处理器

2

扩展槽
» 1 x PCIe 5.0 x16 SafeSlot
» 1 x PCIe 4.0 x16 插槽 (最大@x4)
» 1 x PCIe 4.0 x4
» 2 x PCIe 3.0 x1

3

16+1 DrMOS 供电模组(60A)

4

4 x DIMM
» DDR4 5333 (OC)
» 双通道
» OptiMem II

5

4 x M.2 插槽
» 1 x M.2 2280 PCIe 4.0 X4
» 2 x M.2 22110 PCIe 4.0 X4
» 1 x M.2 2280 PCIe 4.0 X4 & SATA 模式

SPEC - Cooling

1

VRM 散热片

2

3个 M.2 插槽具备2个 M.2 散热片

3

CPU / CPU OPT 风扇接针 & 一体式水泵接针

4

芯片组散热片

5

4x 机箱风扇接针

SPEC - Gaming

1

Realtek® S1220A 音频芯片
DTS 音效定制
» TUF GAMING 音频防护罩
» 音频防护线
» 左右声道分层隔离设计
» 高品质音频电容/p>

2

AURA 边缘灯效

3

3 x 3PIN 第二代可寻址ARGB灯效接针
1 x 4-pin Aura RGB 接针

SPEC - Connectivity

1

HDMI® 接口
DisplayPort

2

1 x USB 3.2 Gen 2x2 Type-C® 接口
2 x USB 3.2 Gen 1 接口

3

2 x USB 3.2 Gen 1 接口

4

2 x USB 3.2 Gen 2 接口
Intel® 2.5G有线网卡

5

1 x USB 3.2 Gen 2 Type-C® 接口

6

WiFi 6

7

S/PDIF Out 光纤接口

8

5 x 音频插孔

9

1 x 前置USB 3.2 Gen 2 Type-C® 接口

10

1 x 前置USB 3.2 Gen 1接针

11

2 x 前置USB 2.0接针

12

雷电4接针

智能控制

TUF GAMING Z790 电竞特工系列主板拥有全方位丰富的控制功能,通过简单易用且灵活的工具,用户可随心调校系统各方面,以满足您对性能的需求,大幅提升工作效率。

AI智能散热2.0

一键平衡散热与静音。华硕的算法在运行快速压力测试时,以减少不必要的噪音,监测CPU温度,动态调整风扇到上佳速度。

AI Cooling II

多方位节能设计

该节能功能包含多项设置,可轻松优化功耗并大幅节省能耗。您可以启用 CPU 功率限制、使 AURA 灯效变暗并将风扇配置文件设为省电模式。您还可以切换 Microsoft Windows 中的电源计划。

Power Saving

UEFI BIOS

先进的华硕UEFI BIOS拥有丰富的设置选项,可满足用户调校优化系统的需求。不仅为DIY新手提供了智能简易的选项,还为DIY发烧友准备了多方位完整的设置功能。

先进的调校选项

华硕UEFI BIOS提供直观简易的高级模式可让用户完全控制系统。通过内置的搜索功能可让您轻松找到所需的选项;以及各种先进的控制功能,均可进行细致入微的参数调整,更智能、更轻松的打造符合您需求的高性能PC。

Advanced Tuning for Serious Tweakers

搜索功能

快速轻松寻找所需的选项或设定项目。

华硕用户配置文件

不同 BIOS 版本之间的接口配置设置或是与朋友分享。

pause

快速又简单的设置

EZ模式更为简易便捷,在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用,让您的设备瞬间准备就绪,开始运行。

Quick and Simple Setup

直观的图形风扇控制

只需用鼠标拖曳一条曲线即可调整各个风扇。

AURA灯效开启/关闭模式(隐藏)

轻松开启或关闭AURA RGB灯效或板载LED灯效,营造和谐统一的氛围。

pause

Armoury Crate奥创游戏智控中心

Armory Crate是一种新的软件应用程序,可以让玩家集中控制受支持的产品。通过一个直观的界面,Armory Crate可让玩家轻松地为武器库中的每个兼容设备自定义RGB灯光效果,并通过Aura Sync同步实现统一的系统灯光效果,同时从 2021 年起将 Fan Xperts 智能风扇控制功能集成到 Armory Crate中。该软件还支持越来越多华硕产品设置的控制,包括键盘和鼠标的偏好设置,从而更轻松地调整系统的外观。同时,Armory Crate 还提供专门的产品注册和突出显示功能,帮助玩家与华硕社区保持联系。

下载 Armoury Crate
01.
TUF GAMING

强劲性能

TUF GAMING Z790-PLUS WIFI D4 电竞特工主板拥有怪兽级供电解决方案和更全面的散热控制选项,可轻松驾驭新一代Intel处理器。再加上稳定支持高频内存和疾速存储性能,是玩家打造强悍电竞主机的明智之选。

高效供电设计

采用12+2高效解决方案,将高频和低频的MOSFET晶体管和驱动IC整合于单一封装中,为 Intel 处理器提供提供强劲支持。

Power stages

6层PCB设计

多层PCB设计,令整体性能更好,散热更佳,为CPU提供更大的超频空间。

The multi-layered printed circuit board design
6 layers

8+4Pin ProCool高强度供电接口

ASUS ProCool高强度供电接口按照严格的规格制造,以确保与 PSU 电源线齐平接触。降低了阻抗,有助于防止热点和连接器故障。

Enhanced Solid Pin
10A
Last-gen Hollow Pin
7A
42
UP TO
%
IMPROVEMENTS
*理论值仅供参考。

TUF 组件

TUF Chokes

TUF 电感

通过认证的 TUF 军规电感,能为 CPU 稳定供电,协助提升系统稳定性。

TUF Capacitors

TUF 电容

TUF 5K 黑金电容可提高温度耐受性,延长使用寿命。

52 %
温度
2.5 x
使用寿命

Digi+ VRM数字供电控制

Digi+VRM数字供电是业界具有前瞻性的数字供电技术,可确保向CPU提供超稳定和纯净的电流,拥有更强供电能效转换。

Digi+ VRM

DRAM超频性能

DDR4 OC 5333

新一代英特尔处理器拥有更大的内存带宽,为尽情发挥其性能潜力。采用OptiMem II内存优化技术,通过优化的PCB内存走线设计,降低干扰信号,大幅提高内存超频空间。

DRAM Overclocking Performance

支持PCIe 4.0

具备4个高速PCIe 4.0 M.2插槽支持多达两个22110类型存储设备和NVMe SSD RAID,提供惊人的性能提升。通过4个PCIe 4.0存储设备来组建RAID阵列,享受令人振奋的数据传输速度。

带宽 (Gbps)
PCIe 4.0x4
64
PCIe 3.0x4
32
*实际传输速度低于理论最大速度。
M.2 Storage

高效散热设计

TUF GAMING Z790-PLUS WIFI D4 配备超大的 VRM 散热片,PCH 散热片及 3个 M.2 插槽搭配散热片,提供更大的散热面积和更佳的导热效率。

大型VRM散热装甲

硕大、高质量的散热片提供更大的散热面积,覆盖 VRM 和电感区域,提升导热效率。

超大 PCH 散热片

高品质超大芯片组散热片可快速传导热量,以提供更冷静的工作环境。

优化的 M.2 散热片设计

其中3个 M.2 插槽配有专属的散热片,并将 M.2 SSD 维持在上佳运行温度,提供稳定的性能与可靠性。

  • 01
  • 02
  • 03
Product photo
01
01
02
03
03

全面的风扇控制

TUF GAMING Z790 电竞特工主板配备全方面的散热选项,可通过 Armoury Crate 中 Fan Xpert 4 智能风扇控制或 ASUS UEFI BIOS 进行设置。

  • 多重温度来源
  • 一体式水冷
  • 智能风扇保护
  • 4-PIN PWM/DC 风扇

每个接针均可设定用来监控三个用户配置的热敏传感器,并据此做出反应,以依照工作负载来进行散热。全都可通过Fan Xpert 4智能风扇控制或UEFI BIOS轻松管理。​​

可完整控制 PWM 或 DC 水泵,适合自定义及独立散热设置。

通过专用整合式电路保护每个风扇插座,以免因过热和过电流而损坏。

每个板载机箱风扇接针都可自动侦测 PWM 或 DC 风扇。

Product photo
Multiple Temperature Source
AIO Cooling Set
Smart Fan Protection
4-Pin PWM/DC Fan

连接性能

TUF-GAMING Z790-PLUS WIFI D4 电竞特工主板采用新一代 PCI Express 让性能潜力跃上新的高度,USB 接口包括3个 Type-C® 接口,雷电4让用户享受连接灵活性和疾速的传输速度。

02.
TUF GAMING

PC DIY 如此轻松

TUF GAMING 主板可让使用者轻松地以自己的方式设置与配置,即使是初次装机者。TUF GAMING 电竞特工联盟生态圈让用户更容易选择兼容的零组件,Armoury Crate 软件提供 Fan Xpert 4 和硬件信息,并可完整控制双向 AI 降噪、RGB 灯光效果及外设设置。TUF GAMING 平台提供您组装及优化梦幻计算机所需的一切,免除不必要的复杂性。

TUF GAMING特工联盟

华硕与业界知名合作伙伴展开紧密合作,共同组建TUF GAMING特工联盟,旨在为广大游戏玩家们提供更好的游戏硬件装备,带来高品质的游戏体验。目前已与多家厂商携手推出了TUF GAMING电竞特工系列风格的机箱、电源、散热器和内存等,提供更好的兼容性以及打造浑然一体的电竞特工美学感受。之后会有更多产品线加盟,敬请期待!

深入了解 TUF GAMING 生态圈
TUF GAMING Alliance

SafeSlot & SafeDIMM

SafeSlot Core+ 高强度安全插槽增加了金属强化层提高稳固性,保护 PCIe 显卡插槽不易变形损坏。此外,全新的SafeDIMM高强度内存插槽加入了强化型金属隔板,提高支撑力,防止内存插拔引起的插槽损坏,更加坚固耐用。

SafeSlot Core+ & SafeDIMM

ESD 静电防护

ESD静电防护保护可免受静电放电的损害,可承受 +/- 10kV 非接触放电,以及 +/- 6kV 接触放电,优于业界标准 +/- 6kV 和 +/- 4kKV,并采用主动式保护电路设计配置,强化每个主板接口的静电防护能力,延长组件的使用寿命。

ESD Guards

USB 接口

额外电路内建 ESD TVS 二极管

TUF LANGuard网络安全防护

TUF LANGuard 为军规级的创新防护,采用高级信号耦合技术,搭载优质贴片电容,增强网络吞吐量,再加上ESD静电防护元件,可保护网卡和主板免受电涌以及静电伤害。

2.5X 更高 电涌耐受能力
Line to Ground
15KV
6KV
0
10
20
TUF LANGuard
传统 LAN 接口
*ESD 结果由独立LANGaurd所测出。

不锈钢防潮I/O背部接口

TUF GAMING电竞特工系列主板拥有不锈钢抗腐蚀的I/O背板,与氧化铬相结合,可大幅延长使用寿命。

Stainless Steel Back I/O Panel
3 x
更长的使用寿命
72 hr
盐雾测试

PCIE Q-Release显卡易拆键

拉动显卡时遇到问题?不用担心了。新的 PCIe 插槽 Q-release显卡易拆键让您只需按一下按钮即可轻松安全地解锁卡。

PCIe Q-Release

M.2 Q-Latch便捷卡扣

创新的Q-Latch无需特定工具即可轻松安装或卸下M.2 SSD。该设计采用简单的锁定机制来固定M.2 SSD,并省掉了传统的螺丝。

M.2 Q-Latch

可拆卸的
浮动螺丝

M.2 插槽专用螺丝可降低在拆卸 M.2 散热片期间螺丝掉落或丢失的风险。

Removable Captive Screws

Q-LED排错指示灯

通过主板的Q-LED排错指示灯来确认开机过程中关键设备(CPU, 内存, 显卡, 启动设备)是否运行异常。

Q-LED
03.
TUF GAMING

沉浸式游戏体验

TUF GAMING Z790 电竞特工主板拥有一系列游戏增效技术,可有效提升玩家的游戏体验。包括疾速稳定的电竞特工网络功能,低延迟、更畅快;黑科技电竞特工音效功能,可令玩家宛若置身游戏战场,先发制人,提高游戏胜率;以及支持AURA SYNC神光同步,板载第二代可编程ARGB灯效接针,可与其他AURA SYNC兼容设备实现灯效联动,打造浑然一体的游戏氛围。

WiFi 6

板载Intel® WiFi 6无线网卡,兼容802.11ax标准,理论峰值带宽高达2.4Gbps,即使在复杂多用户环境中仍可提供可靠,高效的无线连接。

*实际的速度依据环境条件而定

WiFi connectivity

WiFi 天线设计支持四个角度随意安放,能够更好的接收信号,而强大的磁性底座可将天线固定在 PC 机箱的顶部或侧面。

MyASUS

MyASUS 提供多种支持功能,协助用户联系客服、排解疑难问题及优化产品的效能。您也可以使用 MyASUS 启用 WiFi SmartConnect 功能,自动连接到信号较佳的无线路由器。 /p>

深入了解 My ASUS

MyASUS
pause

2.5G有线网卡

2.5G 网卡将用户的网络连接提升了一个档次,带宽提高了 2.5 倍;使用现有的网线,用户可通过此网络升级来享受更流畅无延迟的游戏,即时流媒体高清视频,以及更快速的文件传输体验。

2.5 Gb Ethernet

双向AI降噪

此黑科技通过海量数据库进行深度学习识别声源,有效降低麦克风*输入和音频输出的环境噪音。智能区分人声,减少键盘敲击声、鼠标点击及其他环境噪音,让你在游戏或在线语音时享受更清晰的声音体验。

*使用 3.5 毫米耳机时需要 3.5 毫米音频 Y 型分线器线缆。

500M

深度学习数据库

音频

输入/输出

保真

较小的

性能影响

AI
聆听差别
AI
OFF
ON

Realtek 7.1 声道音效

S1220A 音频芯片

TUF GAMING Z790 电竞特工主板采用与 Realtek 密切合作研发出的专用音频芯片——Realtek S1220A。其表现更为亮眼,可提供 120dB 信噪比的立体声音频输出,以及 113dB 信噪比的音频输入,打造纯净的音质。此外具有全新的阻抗感测电路,可自动调整增益以确保耳机的理想音量范围。

Realtek 7.1 Surround Sound

DTS 音效定制

DTS® 音效定制可以通过设备的扬声器体验增强的音频,包括无失真音量和更深的低音。使用DTS以身临其境的全景收听体验欣赏您的音乐,电影、游戏以及定制音频。让您身临其境,通过耳机感受令人震撼的音效。

lighting

Outshine The Competition

除了性能出色外,美学设计也别具一格。华硕AURA提供丰富的RGB灯光控制功能,可调整内置RGB LED 灯,以及连接至板载 RGB 插座的灯带。还能与不断推陈出新的华硕AURA SYNC兼容硬件设备进行同步联动。

了解关于 ASUS Aura Sync.
Outshine The Competition

第二代可寻址ARGB接针

3个第二代可寻址ARGB灯效接针能够检测第二代RGB设备上的500个LED灯珠,软件可以自动调整特定设备的灯效。新的接针还可以兼容旧的AURA RGB设备。

Addressable Gen 2 RGB Header
04.
TUF GAMING
AMD Precision Boost Overdrive
AMD增强版精准频率提升(PBO)可调节电流和电压,从而实现更高、更长的时钟频率提升,轻松实现性能提升。
AI Overclocking
一探究竟
在 AMD 架构初次尝试 AI 智能超频,参数集发生了较大的变化,但电压和时钟速度仍以调校为主要目标。
该公用程序中的预测设置旨在与增强版精准频率提升(PBO) 协同工作,通过强化 EDC、TDC、PPT 值,以及调校曲线优化功能,更进一步。
最终,通过启用 Dynamic OC Switcher,AI 智能超频可确保 CPU 在单线程或多线程工作负载中使用理想的设置。

USB 3.2 Gen 2x2 Type-C®

TUF GAMING 拥有丰富的USB接口,可同时外接多个设备,包括I/O背面的USB 3.2 Gen 2x2 Type-C® 接口,提供高达20Gbps传输速度,充分满足用户的扩展需求。

PCIe 5.0

第13代英特尔处理器实现了对 PCIe 5.0 的支持。PCIe 5.0 的数据传输速度为 PCIe 4.0 的两倍,让您更快速地处理繁重的数据任务。PCIe 5.0 还带来了其他好处,例如改善了电路信号的完整性,向下兼容用于附加卡的 CEM 连接端口,以及向下兼容前代 PCI Express。

总带宽(Gbps)
PCIe 3.0 x 16
128
PCIe 4.0 x 16
256
PCIe 5.0 x 16
512

4个 USB3.2 Gen 2 Type-C®

拥有丰富多样的USB接口,包括 USB 3.2 Gen 2 Type-C® 接口,提供高达10Gbps传输速度,充分满足用户的扩展需求。

支持雷电™(USB4®)

TUF GAMING Z790 系列主板通过板载接针支持雷电4 技术。自行购买搭配通过intel认证的华硕雷电4扩展卡*,尽享40Gbps疾速双向传输速度。支持菊花链式的连接方式,可外接2个4K或1个8K显示器,并提供100W供电能力。

20 Gbps
Gen 2x2
40
Gbps
雷电™ (USB4®)
