如果你是商务人士或是设计师创作者,工作环境会需要多屏幕使用情境, 这里说明如何建构多屏幕环境与方式

菊花炼(Daisy chain) 是目前使用多屏幕连接的主要方式 , 主要是透过Host 端( Laptop or Desktop) 的 DisplayPort 1.2 的接口做输出, 到第二台屏幕的DispalyPort 1.2 的输入, 这样串接下去达到多屏幕(3rd/4th/etc)的使用要求! 故能支持多屏幕连接必须满足几个条件( key factors ) 如下:

1. Host  端输出埠( output) 有 DisplayPort 1.2

2. 屏幕需宣称支持多屏幕功能(Daisy-chaining) : 有两个 DisplayPort 1.2 ( 1x input ; 1x output）

(ProArt系列显示器均无搭载Displayport output port，不能作为Daisy Chain中中间串接的设备，但如果有搭载Displayport input，则可以作为Daisy Chain中最后连接的设备)

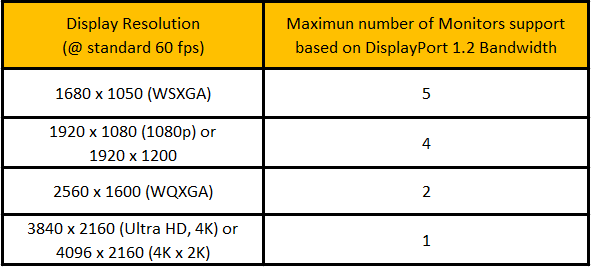

下表为根据 DisplayPort 1.2 带宽(Bandwidth) 估算可支持屏幕的数量

由于高分辨率跟高速信号质量很重要, 所以DisplayPort cable 选择是很关键的,购买的 DP cable 则必须通过DP 认证以确保高速传输信号时能维持高分辨率与应用上的顺畅度！

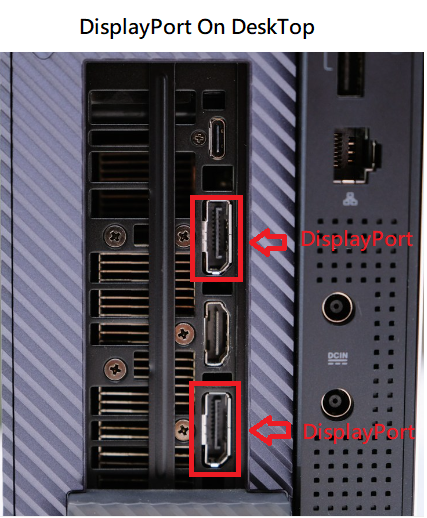

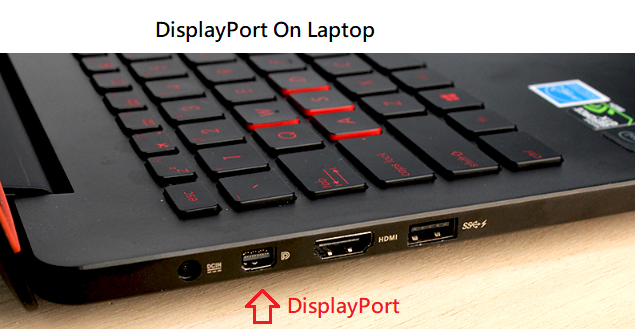

连接方式，如图所示, 可从 显卡上的ＤisplayPort 输出, 与笔记本计算机旁的 I/O Port, DisplayPort 输出！针对多屏幕应用, DisplayPort 必须是支持 DisplayPort1.2 与 MST (multi-Stream Transport), 支持MST的驱动程序可至官网下载

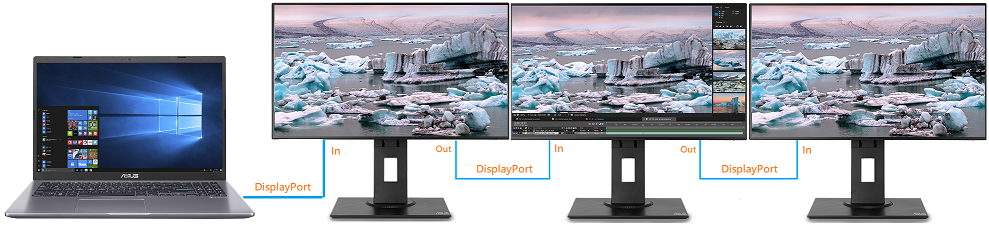

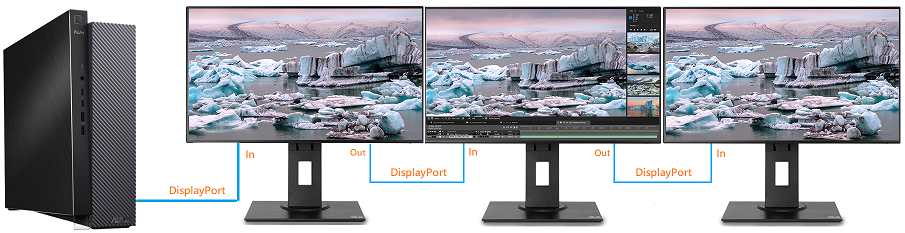

DisplayPort cable 串接方式可以参考上图的架构, 从 桌機 / 笔记本计算机的 DisplayPort 1.2 输出, 一个串一个即可完成多屏幕的应用

亦可, 参考DisplayPort 协会官网上的信息 , https://www.displayport.org/cables/driving-multiple-displays-from-a-single-displayport-output/
