[主板] ROG TRUE VOLTICIAN（中文名：“电压专家”）扩展卡介绍



华硕部分高端主板附带了 ROG TRUE VOLTICIAN（中文名：电压专家）量测卡，比如 ROG MAXIMUS Z790 EXTREME、ROG MAXIMUS Z690 EXTREME、ROG MAXIMUS Z690 APEX。对应的主板搭配这款量测卡可以让 DIY 发烧友获得更精准、专业的数据报告。

ROG TRUE VOLTICIAN 量测卡可以理解为一个小型示波器，通过杜邦线、Micro-USB 数据线与主板上对应的针脚相连接，并配合 ROG True Voltician 软件，就可以实时输出显示 CPU Vcore、VCCIO 和 VCCSA 三种不同电压的波形，或者记录相关数据，并可保存为 CSV 格式供用户作进一步的分析。这些数据可以为用户提供更精准的数据报告，有助于用户定位超频过程中遇到的问题，达成更高的超频成绩。

接下来为大家介绍 ROG TRUE VOLTICIAN 的具体使用方法。文章的整体结构如下：

一、 ROG TRUE VOLTICIAN 介绍

1.       ROG TRUE VOLTICIAN 相关的配件及名词说明：

2.       ROG TRUE VOLTICIAN 整体概述：

3.       ROG TRUE VOLTICIAN 安装方法 1：连接至主板 USB 2.0 接针：

4.       ROG TRUE VOLTICIAN 安装方法 2：通过 Micro-USB 连接线连接：

5.       ROG TRUE VOLTICIAN 示例安装方法：

6.       ROG True Voltician 软件使用说明：

二、 Q&A：

Q1. 如何下载并安装 ROG True Voltician 软件

Q2: ROG True Voltician 的管理界面“OSCILLOSCOPE SYSTEM”的电压值为什么不会变化？

Q3: 如何确认 ROG TRUE VOLTICIAN 已损坏？



——————————————————————————分隔线——————————————————————————————————





一、 ROG TRUE VOLTICIAN 介绍

  1. ROG TRUE VOLTICIAN 相关的配件及名词说明：

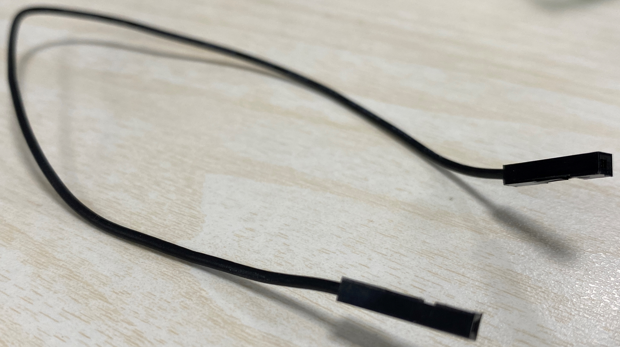

  1. 杜邦线：如下图所示的连接线，用于将量测卡同主板上对应的接针相连接（随量测卡附带）。

  1. Micro-USB 连接线：如下图所示的连接线，用于将量测卡通过 USB 接口连接至电脑（需自行准备）。

  1. ADC：Analog to Digital Converter，模数转换器，将模拟信号转换为数字信号的器件。



  1. ROG TRUE VOLTICIAN 整体概述：

ROG TRUE VOLTICIAN 量测卡可以理解为一个小型示波器，通过杜邦线、Micro-USB 数据线与主板上对应的针脚相连接，并配合 ROG True Vlotician 软件，就可以实时输出显示 CPU Vcore、VCCIN 和 VSA 三种不同电压的波形，或者记录相关数据，并可保存为 CSV 格式供用户作进一步的分析。这些数据可以为用户提供更精准的数据报告，有助于用户定位主板超频过程或者使用过程中遇到的问题。

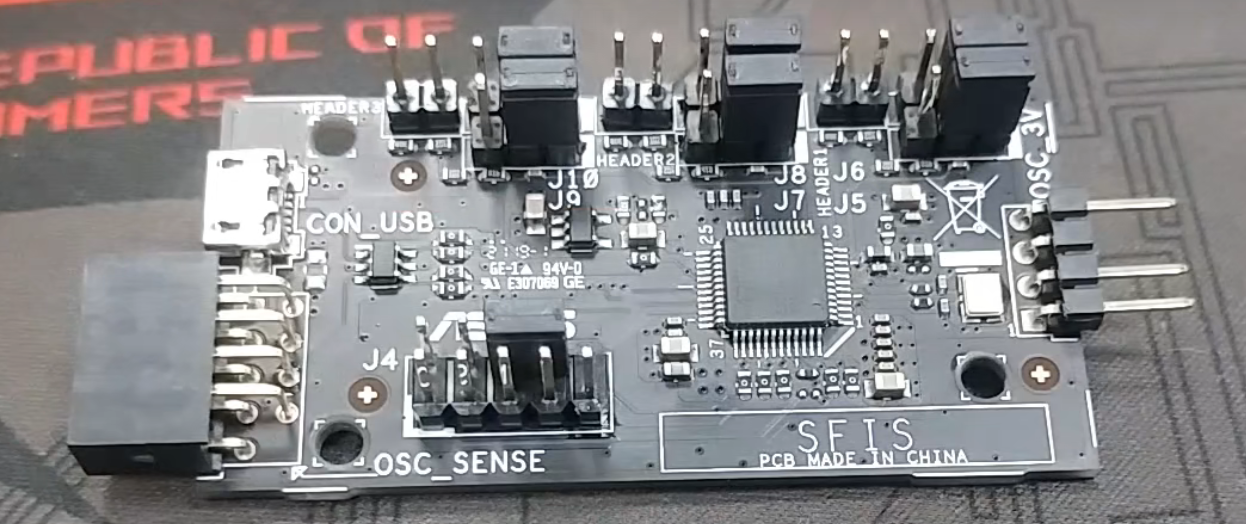

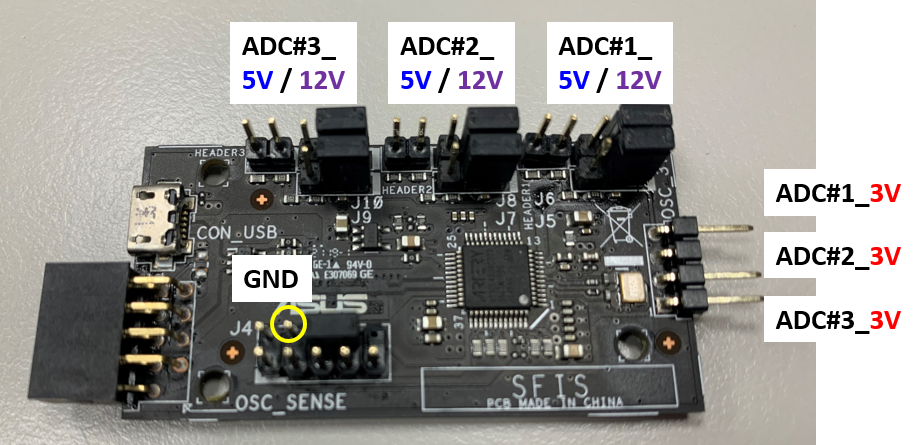

ROG TRUE VOLTICIAN 量测卡接针如下图所示。其中，ADC#1、ADC#2、ADC#3 分别表示三个不同的通道（即 Channel），每个通道都可以测量检测 3.3V/ 5V/ 12V 电压，具体监测电压值可以通过 ROG True Voltician 软件来设置：

ROG TRUE VOLTICIAN量测卡支持对以下几种电压进行测量：

  1. 3.3V；
  2. 5V；
  3. 12V。

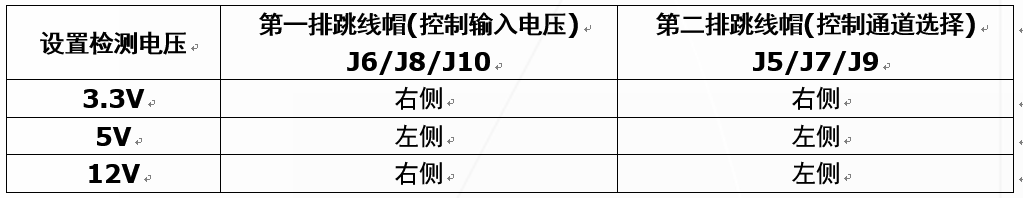

ROG TRUE VOLTICIAN 量测卡板载的跳线帽的作用及选择参考下表：

  1. ROG TRUE VOLTICIAN 安装方法 1：连接至主板 USB 2.0 接针：

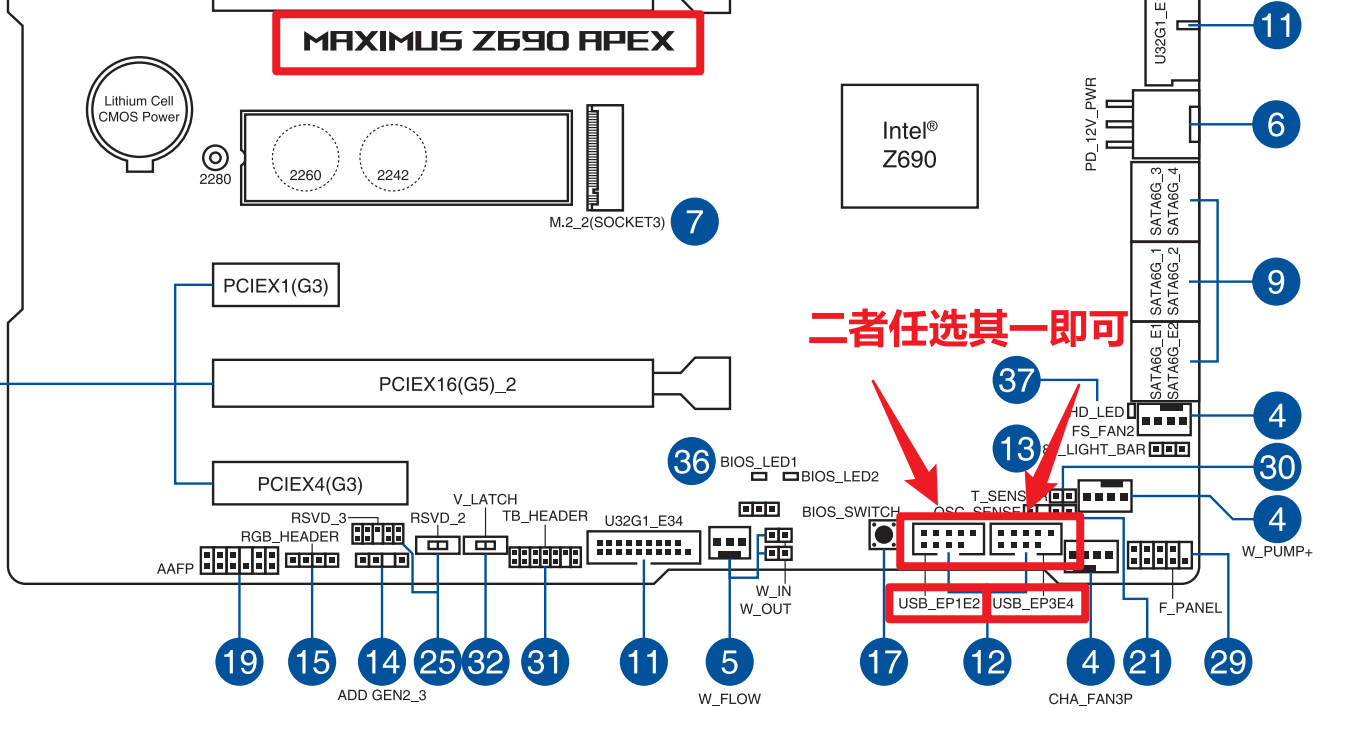

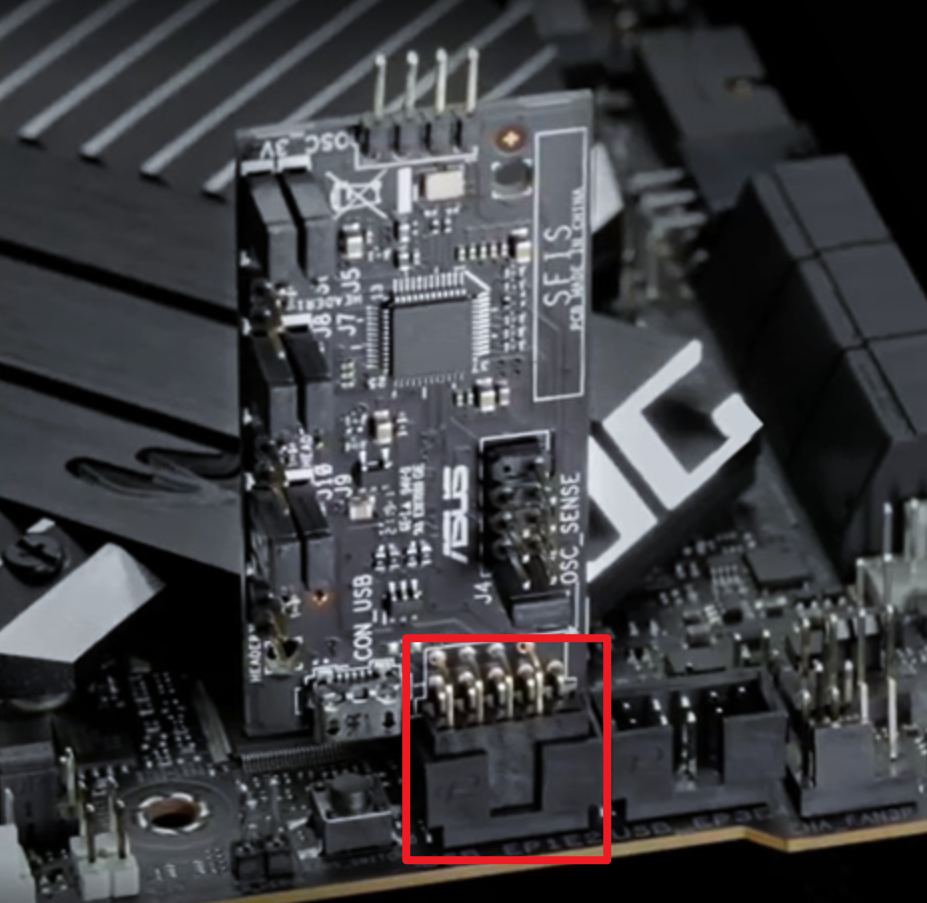

  2. ROG TRUE VOLTICIAN 量测卡安装至主板提供的 USB 2.0接口（9 Pin）来使用。以 ROG MAXIMUS Z690 APEX 为例，具体安装方式可参考下图：

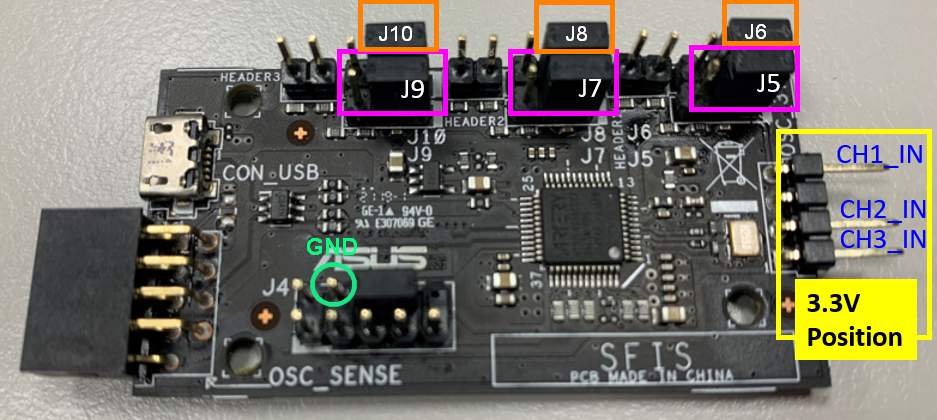

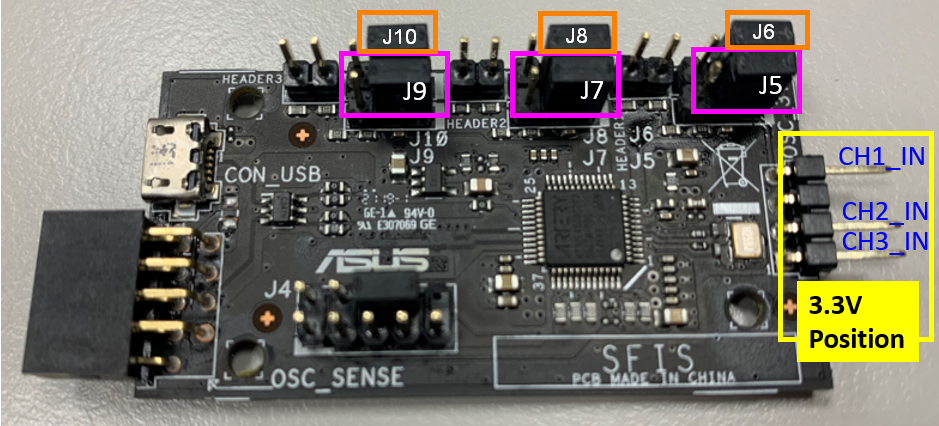

  1. 如果想要监测 3.3V 电压变化，可以使用杜邦线将主板的接针连接至量测卡的对应接针（量测卡从上到下共提供 3 组接针，分别是 CH1_IN、CH2_IN、CH3_IN，如下图所示。正式使用之前请确保跳线帽（J5、J7、J9，紫色框标记）插在最右边，同时请确保跳线帽（J6、J8、J10，橙色框标记）插入最右边）。
    * 请注意不要在 3.3V 测量区域输入 3.3V 以上的电压，以免损坏量测卡！

  1. 如果想要监测 5V 电压变化，可以使用杜邦线将主板的接针连接至量测卡的对应接针（量测卡从右到左共提供 3 组接针，分别是 CH1_IN、CH2_IN、CH3_IN，如下图所示。监测 5V 时连接至蓝色圈标记的接针即可。但注意同一通道内不支持同时检测 5V 及 12V 电压。同样的，正式使用之前请确保跳线帽（J5、J7、J9，紫色框标记）插在最左边，同时请确保跳线帽（J6、J8、J10，橙色框标记）插入最左边）。
    *请注意不要在 5V 测量区域输入 5V 以上的电压，以免损坏量测卡！

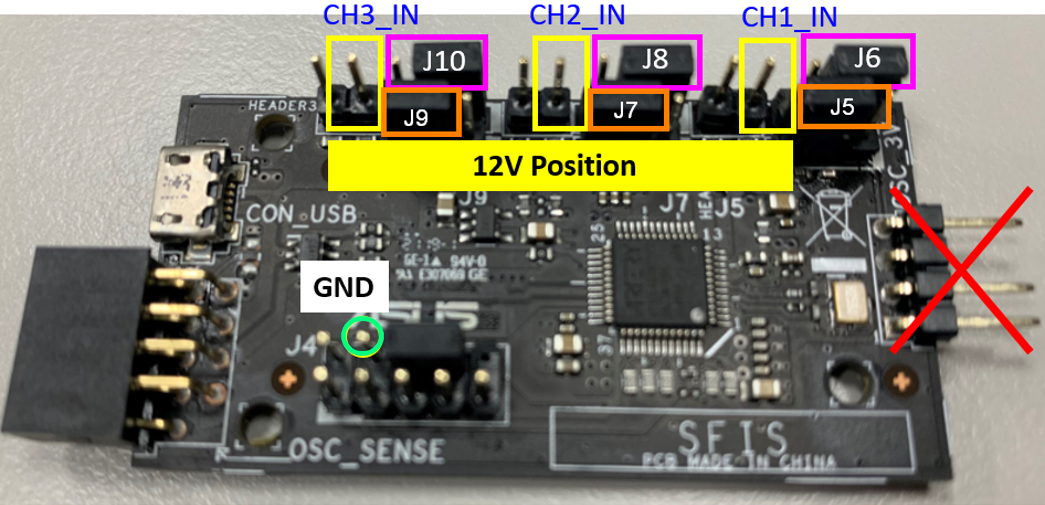

  1. 如果想要监测 12V 电压变化，可以使用杜邦线将主板的接针连接至量测卡的对应接针（量测卡从右到左共提供 3 组接针，分别是 CH1_IN、CH2_IN、CH3_IN，如下图所示。监测 5V 时连接至蓝色圈标记的接针，监测 12V 时连接至紫色圈标记的接针。但注意同一通道内不支持同时检测 5V 及 12V 电压。同样的，正式使用之前请确保跳线帽（J5、J7、J9）插在最左边，同时请确保跳线帽（J6、J8、J10）（橙色框标记）插入最右边。）
    *请注意不要在 12V 测量区域输入 12V 以上的电压，以免损坏量测卡！





  1. ROG TRUE VOLTICIAN 安装方法 2：通过 Micro-USB 连接线连接：

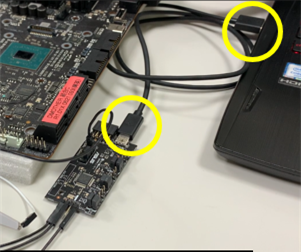

  2. ROG TRUE VOLTICIAN 量测卡通过 Micro-USB 连接线连接至主板背部 USB 接口或者其他电脑使用。具体连接方法如下图所示：

  • GND 引脚与主板 GND 引脚相连接，以保证二者共地，拥有相同的参考电压。
  1. 如果想要监测 3.3V 电压变化，可以使用杜邦线将主板的接针连接至量测卡的对应接针（量测卡从上到下共提供 3 组接针，分别是 CH1_IN、CH2_IN、CH3_IN，如下图所示。正式使用之前请确保跳线帽（J5、J7、J9，紫色框标记）插在最右边，同时请确保跳线帽（J6、J8、J10，橙色框标记）插入最右边）。
    * 请注意不要在 3.3V 测量区域输入 3.3V 以上的电压，以免损坏量测卡！

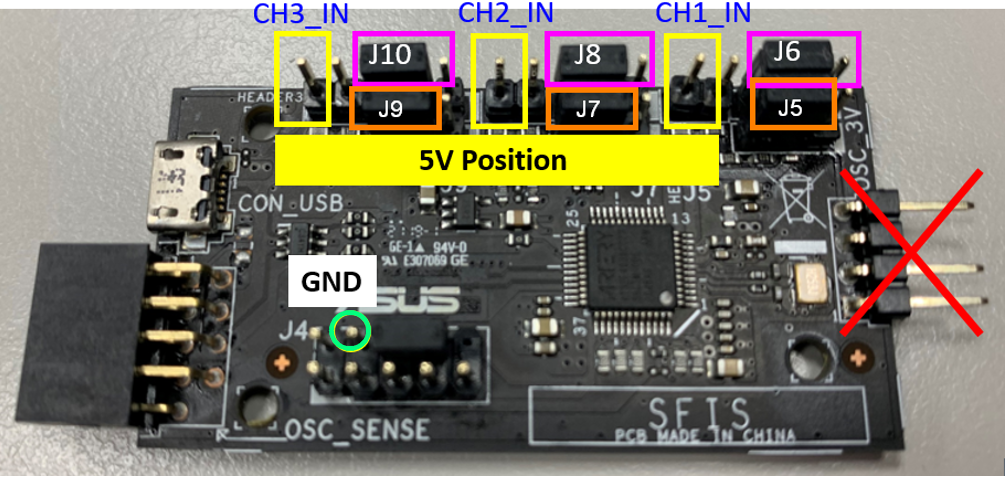

  1. 如果想要监测 5V 电压变化，可以使用杜邦线将主板的接针连接至量测卡的对应接针（量测卡从右到左共提供 3 组接针，分别是 CH1_IN、CH2_IN、CH3_IN，如下图所示。监测 5V 时连接至黄色方框标记的接针即可。正式使用之前请确保跳线帽（J5、J7、J9，紫色框标记）插在最左边，同时请确保跳线帽（J6、J8、J10，橙色框标记）插入最左边）。
    *请注意不要在 5V 测量区域输入 5V 以上的电压，以免损坏量测卡！



  1. 如果想要监测 12V 电压变化，可以使用杜邦线将主板的接针连接至量测卡的对应接针（量测卡从右到左共提供 3 组接针，分别是 CH1_IN、CH2_IN、CH3_IN，如下图所示。监测 12V 时连接至黄色方框标记的接针。正式使用之前请确保跳线帽（J5、J7、J9）插在最左边，同时请确保跳线帽（J6、J8、J10）（橙色框标记）插入最右边。）
    *请注意不要在 12V 测量区域输入 12V 以上的电压，以免损坏量测卡！





  1. ROG TRUE VOLTICIAN 示例安装方法：

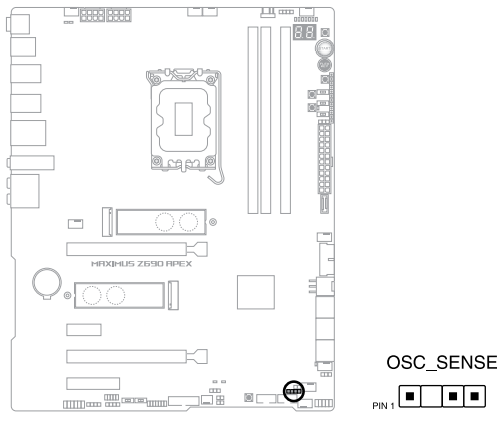

  2. ROG MAXIMUS Z690 APEX），只需安装在USB 2.0 接针上，测量3.3V OSC_SENSE 接针：

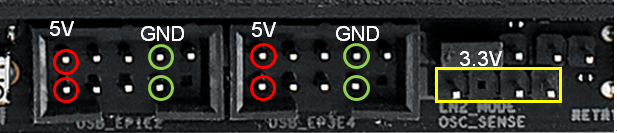

  • 建议的杜邦线连接方式及位置：

  1. 测量 3.3V
    a.1 将杜邦线连接到量测卡的 GND 引脚和主板上的 GND 引脚；
    a.2 将杜邦线连接到量测卡的 3.3V 区域和主板的 OSC_SENSE 接针；
  2. 测量5V
    b.1 将杜邦线连接到量测卡的 GND 引脚和主板上的 GND 引脚；
    b.2 将杜邦线连接到量测卡的 5V 区域和主板上的USB 2.0 的红圈 5V 引脚；



  1. ROG True Voltician 软件使用说明：
  2. 下载安装请参考Q&A Q1；
  3. 点击 ROG True Voltician 图标，网页会自动打开；

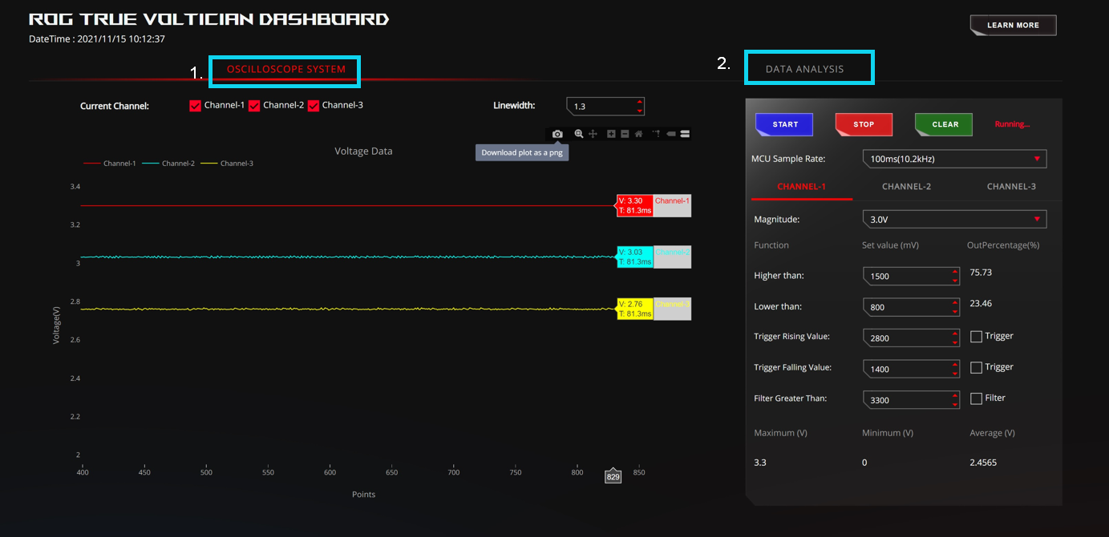

ROG True Voltician 说明：示波器系统和数据分析

1. 示波器系统：实时显示波形曲线；

注意【刷新按钮】【F5】或【Ctrl+R】刷新页面，【所有设置都会恢复默认】。

*Windows 10 / Windows 11 的默认浏览器是 Microsoft Edge。（与谷歌浏览器兼容）

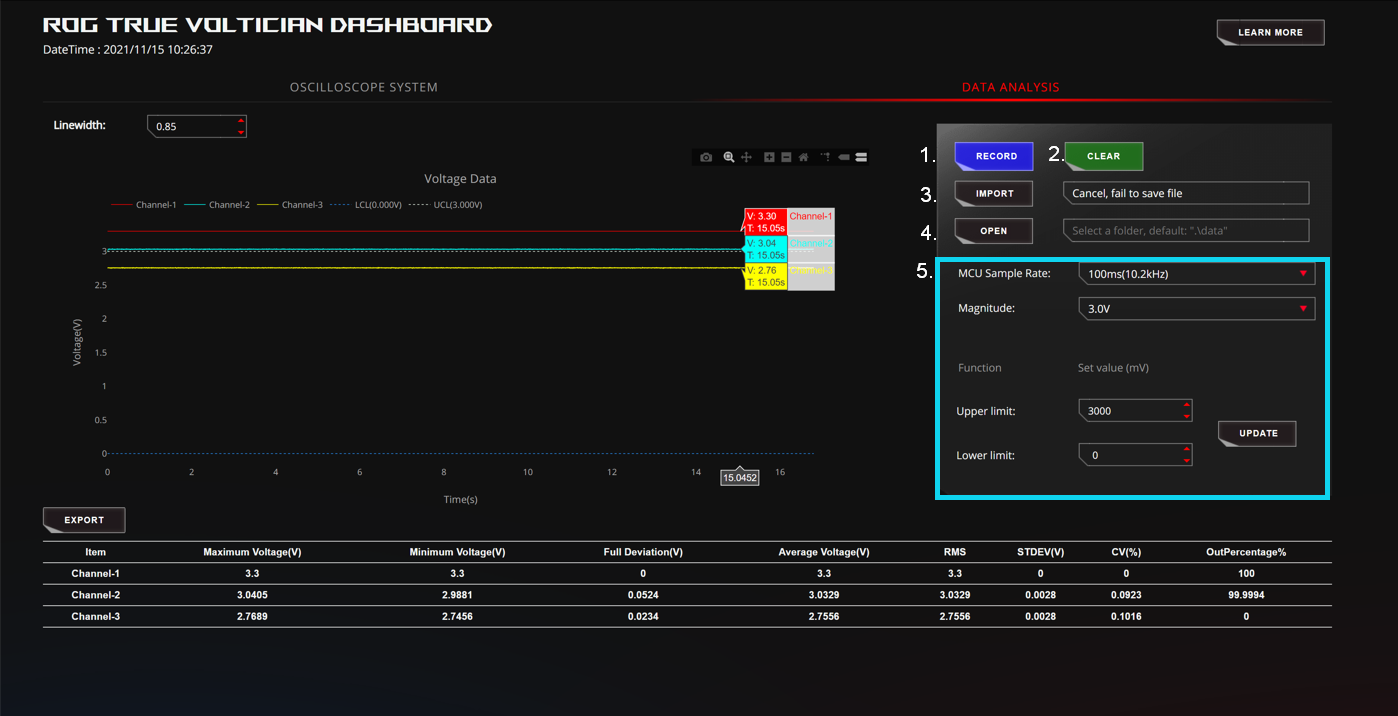

2.数据分析：记录相关数据

1. RECORD：记录开始和暂停 RECORD & STOP

2. CLEAR：清除所有设定值

3. IMPORT：加载（过去的日志文件）.csv

4. OPEN：存放记录的文件夹

5. 设置 MCU：



二、  Q&A：

Q1. 如何下载并安装 ROG True Voltician 软件

A1: 请参考如下步骤操作：

  1. 请到华硕下载中心下载 ROG True Voltician 软件

https://dlcdnets.asus.com.cn/pub/ASUS/mb/LGA1700/ROG_MAXIMUS_Z690_EXTREME/ROG_True_Voltician_V1.0.2.1.zip

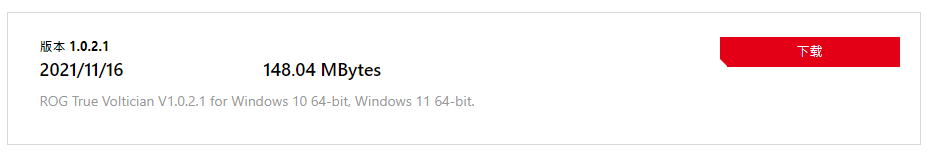

  1. 下载得到文件名如下图的文件

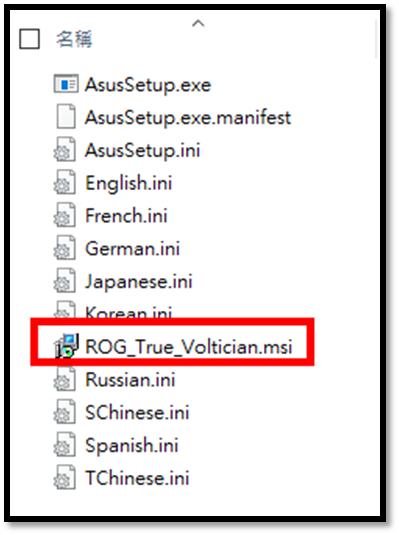

  1. 将文件解压后选择“ROG_True_Voltician.msi”

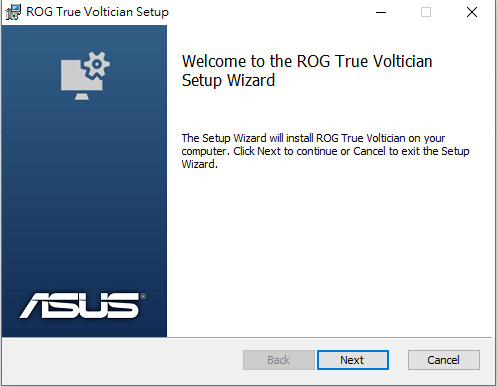

  1. 开始安装，选择“下一步”

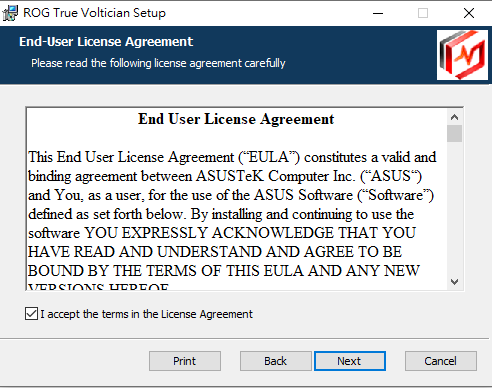

  1. 勾选“最终用户许可协议”，然后点击“下一步”

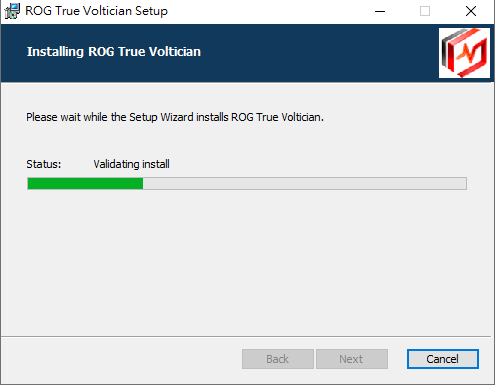

  1. 安装状态显示，等待安装完成

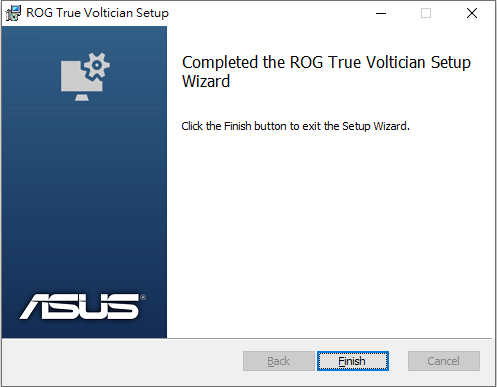

  1. 完成安装，点击“完成”

  1. 安装完成后，桌面会自动生成软件图标

Q2: ROG True Voltician 的管理界面“OSCILLOSCOPE SYSTEM”的电压值为什么不会变化？

A2: 你可以先关闭这个“OSCILLOSCOPE SYSTEM”使用的浏览器，然后重新打开 ROG True Voltician 软件或者通过下面的 Q3 确认 ROG TRUE VOLTICIAN 有没有损坏？



Q3: 如何确认 ROG TRUE VOLTICIAN 已损坏？

A3: 请参考如下步骤判断：

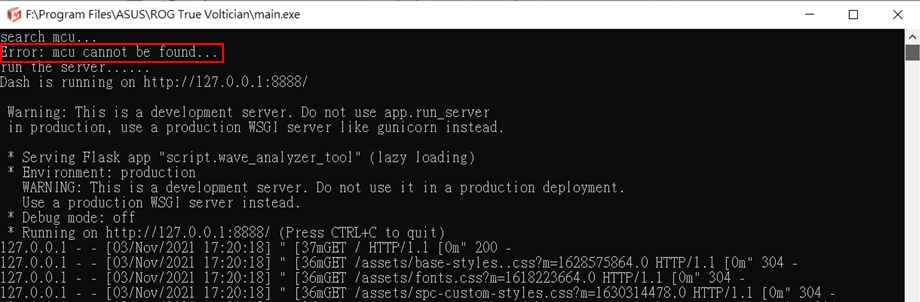

  1. 进入 ROG True Voltician 软件，显示 “Error: mcu cannot be found...”

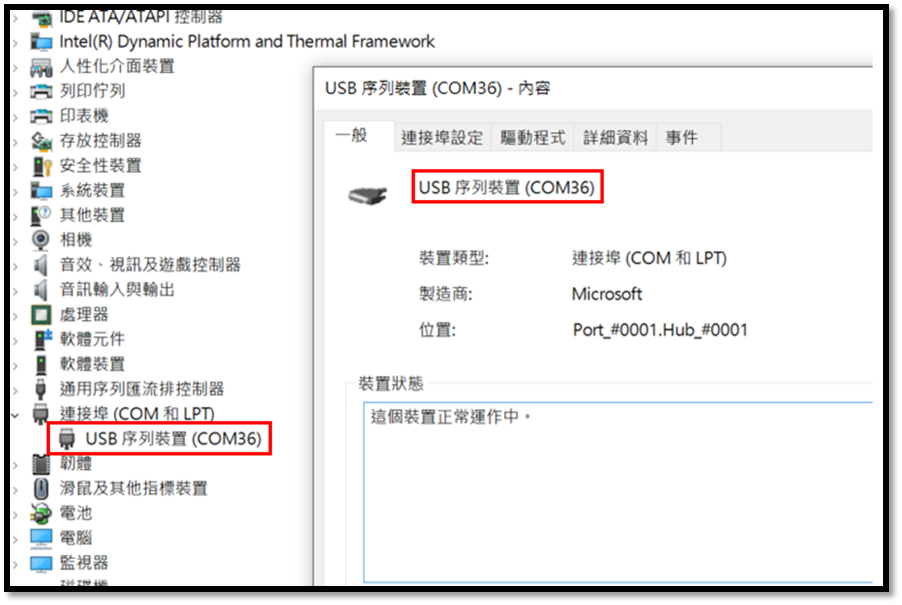

  1. 进入设备管理器，没有“Ports (COM and LPT)”USB串口设备的显示，例如：USB串口设备“COM36”（无显示），可以先关机，重新确认ROG TRUE VOLTICIAN卡，是接主板还是USB线（请参考：ROG TRUE VOLTICIAN 的安装方法）
    *注意不要输入 a 在 3.3V/5V 测量区域电压超过 3.3V/5V，以免损坏 MCU！！
