[机箱] ROG Hyperion GR701 机箱前置I/O模块拆装注意事项

注意

· 当侧板的材质为玻璃时，在拆装机箱侧板时请小心轻放，避免碰撞/摔落/重压

· 拆卸时请先将机箱平放在平面上操作，以避免进行拆装时侧板摔落



所需工具
十字螺丝起子 PH2





1.拆卸上盖滤网



2.松开螺丝后，拆卸顶部风扇支架

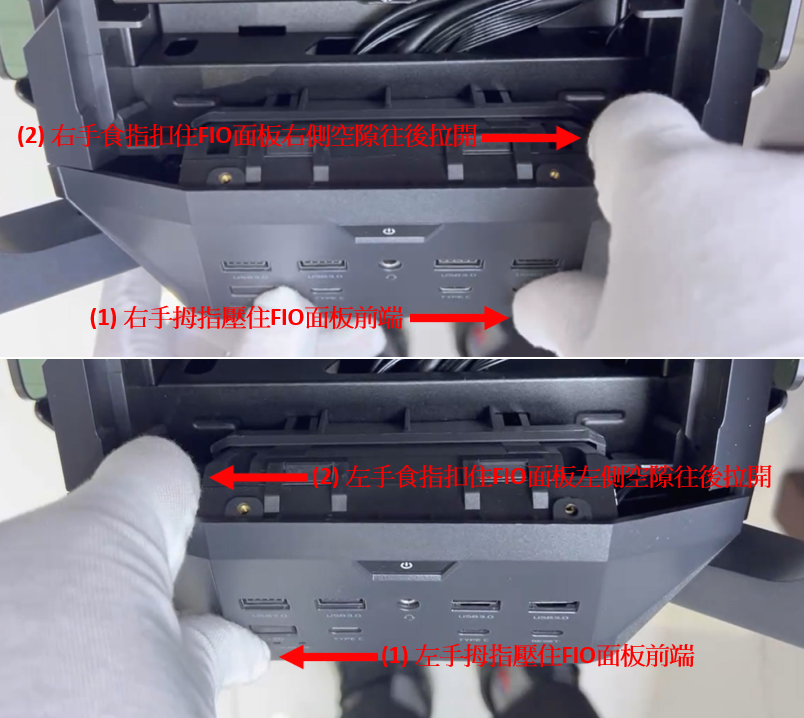

3.拆卸FIO 面板盖
(1)使用拇指压住 FIO 面板前端
(2)使用食指在 FIO 面板左右两侧位置往后拉开
(3)往上提起面板盖






*可参考如下视频：




4.拆卸FIO板左/右固定螺丝



5.移除接在FIO左/右边上的cable



6.打开侧板及遮线盖，并且松开魔术贴带和束线带



7.移除FIO接在FAN HUB上的信号线



8.将FIO线材顺着孔洞拉出，并取下FIO板





9.换上新的FIO，确认外观及按键无异常后依序组回
