[机箱] 如何在ProArt PA602顶部安装水冷散热器?

注意:
当侧板的材质为玻璃时,在拆装机箱侧板时请小心轻放,避免碰撞/摔落/重压
拆卸时请先将机下平放在平面上操作,以避免进行拆装时侧板摔落



准备拆装工具
十字螺丝起子 PH2

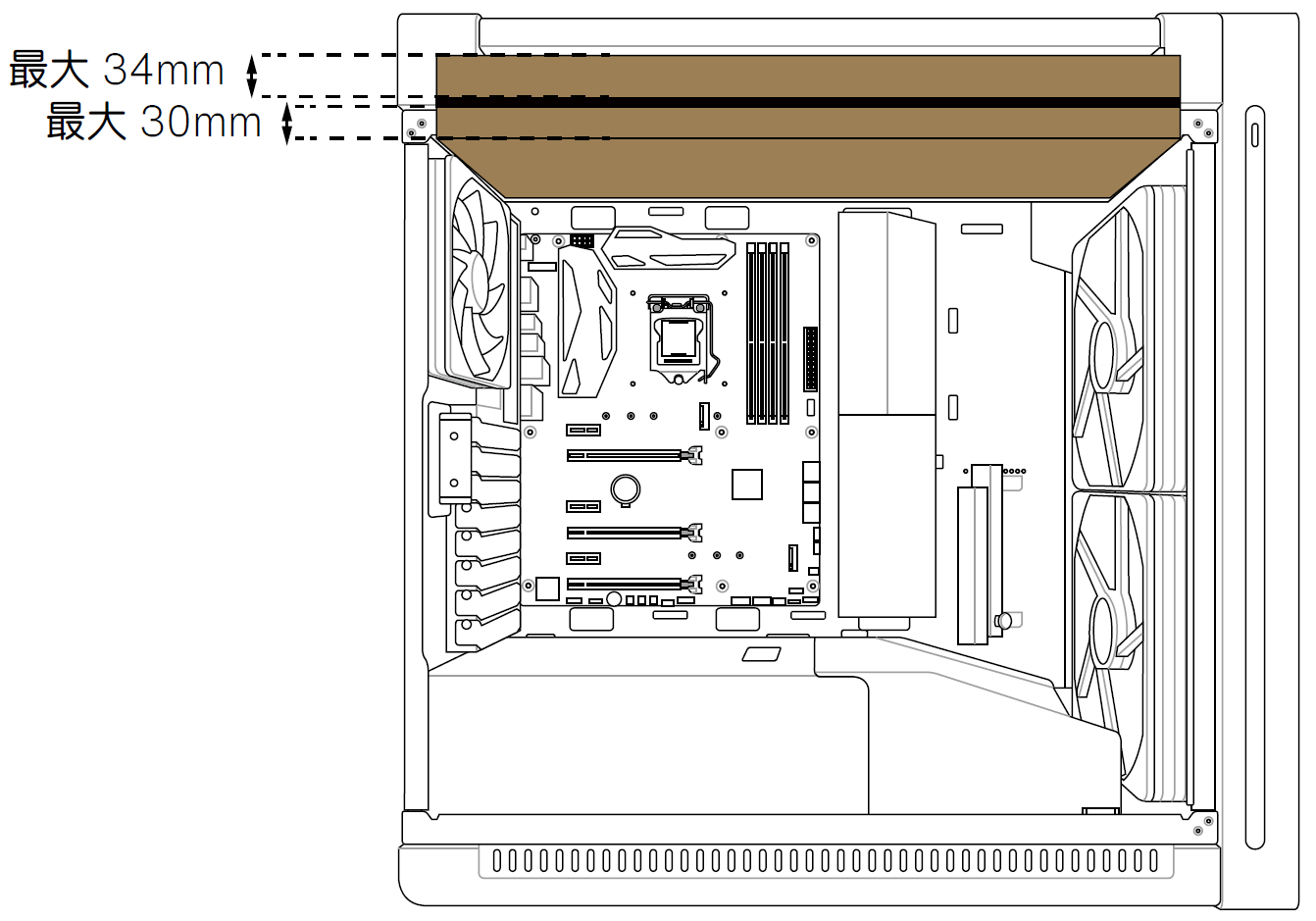

相容性



1. 按住上盖滤网后侧的卡榫,往后向上提起移除



2. 移除Wi-Fi天线收纳仓。





3. 拆下风扇支架上的2颗螺丝。





4. 取出风扇支架。





5. 将散热器放上风扇支架。





6. 将风扇与散热器一同旋紧螺丝固定到风扇支架上。





7. 将组装好的水冷散热器放回ProArt PA602,并依序组回。





更多产品信息,请参阅:ProArt PA602 | 机箱 | ASUS 华硕
