[NUC] NUC板载USB头信息

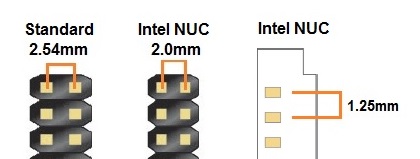

大多数主板上的USB头使用标准的2.54mm间距(从引脚中心到引脚中心)。然而,由于NUC主板上的空间有限,NUC板载USB头使用更小的1.25mm或2.0mm间距。

USB Header Pitch

请参阅NUC产品的技术产品规格说明书中的连接器和头信息,其中包括:

  • 主板上头的位置
  • Molex连接器型号
  • 引脚和信号信息

下表显示了Intel NUC产品上使用的不同类型的USB头。

USB头类型图像
蓝色双口USB 3.0Blue USB header
白色单口USB 2.0White USB header single
白色双口USB 2.0White USB header dual
黑色双口USB 2.0Black USB header dual



/p>
  • 连接专用盖板或后面板扩展
  • 从英特尔NUC主板SKU连接到第三方机箱上的连接器

如果您计划连接到机箱上的USB接口的设备使用标准的2.54毫米间距,您将需要一个带有1.25毫米或2.0毫米间距连接的适配器电缆。寻找以下描述的适配器:

  • 2.54毫米到2.0毫米间距的USB端口头适配器电缆
  • 2.54毫米到1.25毫米间距的USB端口头适配器电缆
