[NUC] 通过串口进行PC与PC之间的通信

本文提供了使用空模线电缆在两个NUC套件之间进行PC到PC通信的示例。本示例使用以下项目：- 两个NUC套件DE3815TYKHE系统，每个系统都具有： - Windows 7*操作系统和所有驱动程序已安装 - 连接到板载串行端口的双串行电缆。电缆可在Micro SATA Cables*上购买，型号为INTL-2MM-2DB9-6IN- 一个DB9空模线电缆，也称为交叉线电缆- 终端仿真程序，例如PuTTY*在两个系统上打开设备管理器。在端口(COM和LPT)下，记下分配给HS-UART主机控制器的COM端口（通常是COM3和COM4）。连接空模线电缆到两个系统的串行端口电缆头之间。确定电缆已连接到每个系统的COM端口。对于双串行电缆，头上的奇数引脚对应更低的COM端口。（使用本示例，奇数引脚对应COM3，偶数引脚对应COM4。）请注意，这是一个由计算机自动翻译的文本，并可能存在词汇、句子结构或语法方面的错误。在两个系统上，打开设备管理器，找到 USB-to-Serial 转换器，并确定每个转换器的 COM 端口号。记录每个转换器的 COM 端口号，因为稍后将需要这些信息。使用串行线将两个系统连接起来。根据以下表格将串行线连接到每个系统的串行端口：
COM3COM4
引脚信号名称引脚信号名称
1SIO_UART1_RXD2SIO_UART2_RXD
3SIO_UART1_TXD4SIO_UART2_TXD
5GND6按键（无引脚）
7SIO_UART1_RTS#8SIO_UART2_RTS#
9SIO_UART1_CTS#10SIO_UART2_CTS#

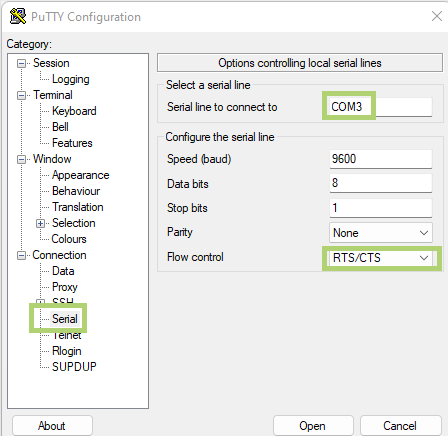

在两个系统中，右键单击 PuTTY.exe 并单击“以管理员身份运行”。在 PuTTY 配置窗口中，在“类别”部分下，单击“会话”。1. 在串行线字段中，输入在第 3 步中为此系统确定的 COM 端口号。2. 在连接类型下，单击串行。3. 在“类别”部分下，单击“连接 > 串行”。4. 确保要连接到的串行线字段显示在以前步骤中设置的 COM 端口上。5. 将“流控制”设置为 RTS/CTS。6. 单击“打开”连接到远程系统。

使用PuTTY进行串口通信

PuTTY是一种免费的实用程序，可用于在Windows系统中打开串口通信会话。

要开始使用PuTTY进行串口通信，请遵循以下步骤：

  1. 将串口电缆插入要使用的计算机的串口端口。如果您正在使用的计算机没有串口端口，则可以使用串口转USB适配器。
  2. 打开PuTTY。在“连接类型”下选择“串行”。
  3. 在“串口”字段中输入要使用的串口号。例如，“COM1”或“COM2”。
  4. 在“波特率”下拉菜单中选择要使用的波特率。通常，9600是默认值。
  5. 单击“打开”按钮。这将开始与所选端口的通信会话。

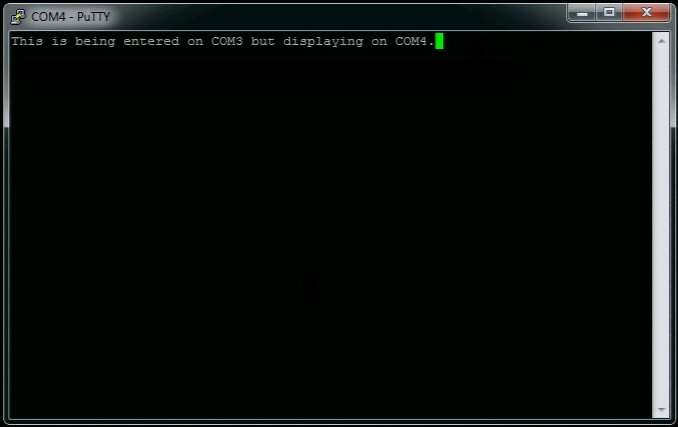

在PuTTY通信窗口中，在任一系统上键入任何可读的文本。文本仅在其他系统的通信窗口中显示，而不会在用于键入文本的系统上显示。

COM Results
