TUF GAMING B760M-PLUS D4重炮手

Intel® B760 (LGA 1700) mATX 主板支持 PCIe 5.0, 2个 M.2 插槽, 12+1 DrMOS 供电模组, DDR4, Realtek 2.5G 有线网卡, HDMI®, DisplayPort, 支持后置 USB 3.2 Gen 2x2 Type-C® 接口, 支持前置 USB 3.2 Gen 1 Type-C®, 支持雷电™ (USB4®), AURA SYNC神光同步灯效
  • Intel® LGA 1700 插槽: 支持第13代/第12代英特尔® 酷睿™ 处理器
  • 电竞特工供电: 12+1 DrMOS 供电模组, 6层PCB, ProCool高强度供电接口, 高品质电感及耐用的电容,提供高效稳定的供电效率
  • 电竞特工散热: 大型 VRM 散热片, M.2 散热片, PCH 散热片, 混合风扇接针和 Fan Xpert 2+
  • 电竞特工互联: PCIe 5.0, Realtek 2.5G 网卡, USB 3.2 支持 Gen2x2 Type-C® 后置接口, 支持 USB 3.2 Gen 1 Type-C®  前置接口和支持雷电4接针
  • ASUS OptiMem II 内存优化: 采用独特的内存优化走线, 提高信号完整性, 减少干扰信号, 提高内存兼容性和超频空间
  • 双向AI降噪: 基于大量数据库智能识别声源,有效降低音频输入和输出环境噪音,说得明白、听的清楚
先进的 AI PC 已就绪
TUF GAMING B760M-PLUS D4重炮手
TUF GAMING B760M-PLUS D4
TUF GAMING
TUF GAMING
TUF GAMING

TUF GAMING
B760M-PLUS D4

华硕TUF GAMING B760M-PLUS D4 重炮手主板性能强劲,可充分释放第13代英特尔酷睿处理器潜力。通过高效供电解决方案、多方位散热设计、TUF级用料,坚固耐用,战力拉满。再加上一系列电竞黑科技,非常适合追求长时间稳定畅玩游戏的玩家们。新潮的外观设计,采用浮雕铭牌和大量几何设计元素,点缀上兰博基尼黄,尽显硬派电竞风格。

logo of Intel Core logo of Intel B760

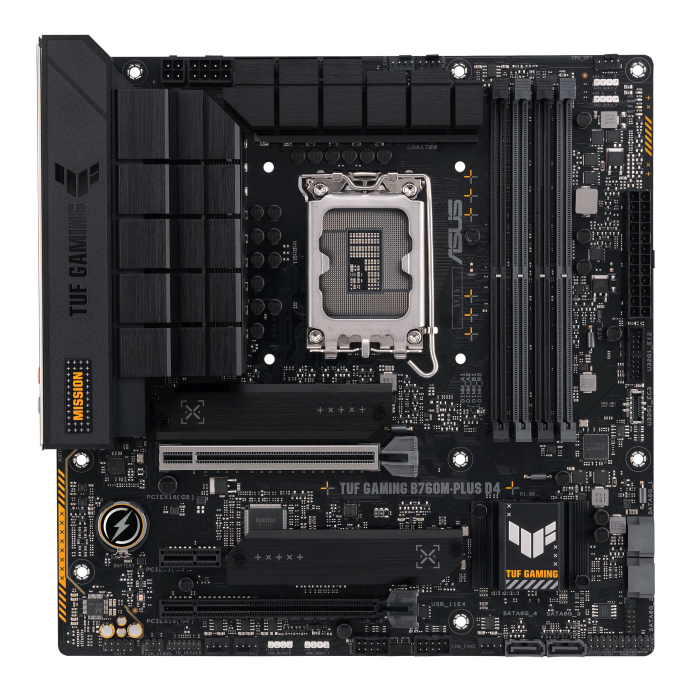

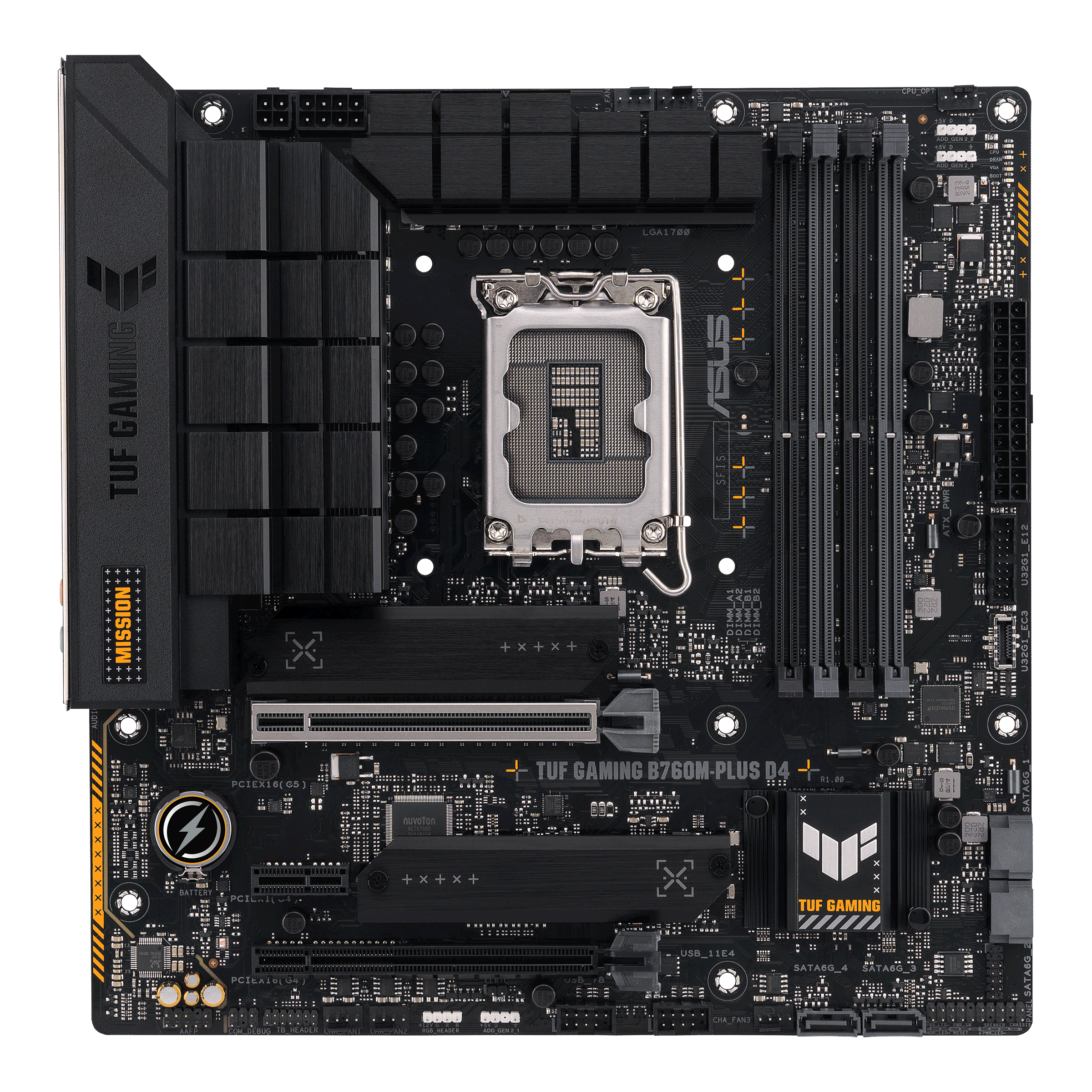

TUF Gaming motherboard’s photo

产品概览

SPEC - Performance

1

HDMI

2

DisplayPort

3

2 x USB 3.2 Gen 2

4

2 x USB 2.0

5

1 x USB 3.2 Gen 1

6

1 x USB 3.2 Gen 2x2 Type-C®

7

2 x USB 3.2 Gen 2

8

Realtek 2.5G 有线网卡

9

光纤 S/PDIF 输出接口

10

5 x 音频插孔

11

1 x PCIe 5.0 x16 @CPU
- SafeSlot Core+高强度显卡插槽
1 x PCIe 4.0 x16 (最大 @x4) @PCH
1 x PCIe 4.0 x1

12

Realtek® 7.1声道音频芯片
» DTS音效定制
» 音频防护线
» 高品质音频电容
» 左右声道分层隔离设计

13

ProCool高强度供电接口

14

3 x 第二代可寻址ARGB接针
1 x Aura RGB接针

15

12+1 DrMOS供电模组

16

DDR4
Optimem II内存优化

17

英特尔® LGA1700 插槽, 支持第13代
英特尔® 酷睿™ 处理器

18

支持1 x 前置USB 3.2 Gen 1接口

19

支持1 x 前置USB 3.2 Gen 1 Type-C® 接口

20

2 x M.2 2280 PCIe 4.0 x 4

21

4 x SATA 6Gb/s 接口

22

B760 芯片组

23

支持4 x 前置USB 2.0接口

24

1 x 雷电™ (USB4®) 接针

智能控制

TUF GAMING B760M 电竞特工系列主板拥有全方位丰富的控制功能,通过简单易用且灵活的工具,用户可随心调校系统各方面,以满足您对性能的需求,大幅提升工作效率。

多方位节能设计

该节能功能包含多项设置,可轻松优化功耗并大幅节省能耗。您可以启用 CPU 功率限制、使 AURA 灯效变暗并将风扇配置文件设为省电模式。您还可以切换 Microsoft Windows 中的电源计划。

Power Saving

UEFI BIOS

先进的华硕UEFI BIOS拥有丰富的设置选项,可满足用户调校优化系统的需求。不仅为DIY新手提供了智能简易的选项,还为DIY发烧友准备了多方位完整的设置功能。

先进的调校选项

华硕UEFI BIOS提供直观简易的高级模式可让用户完全控制系统。通过内置的搜索功能可让您轻松找到所需的选项;以及各种先进的控制功能,均可进行细致入微的参数调整,更智能、更轻松的打造符合您需求的高性能PC。

Advanced Tuning for Serious Tweakers

搜索功能

快速轻松寻找所需的选项或设定项目。

华硕用户配置文件

不同 BIOS 版本之间的接口配置设置或是与朋友分享。

pause

快速又简单的设置

EZ模式更为简易便捷,在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用,让您的设备瞬间准备就绪,开始运行。

Quick and Simple Setup

直观的图形风扇控制

只需用鼠标拖曳一条曲线即可调整各个风扇。

AURA灯效开启/关闭模式(隐藏)

轻松开启或关闭AURA RGB灯效或板载LED灯效,营造和谐统一的氛围。

pause

Armoury Crate奥创游戏智控中心

华硕奥创智控中心(Armoury Crate)是整合系统控制软件,玩家通过该软件可快速控制接入的设备。透过简单直观的界面,就可轻松进行各种灯光特效的设定,让兼容AURA SYNC的硬件实现灯效同步,打造一体化的整机灯效。甚至可对支持的所有接入产品进行设置,包括主板风扇转速、鼠标DPI、一体式散热器调整、宏键或显示设置。同时,华硕奥创智控中心提供更便捷的产品注册,可及时获得更多华硕社区新资讯。

下载 Armoury Crate
01.
TUF GAMING

强劲性能

凭借满血供电和多方位散热设计,充分释放第13代英特尔酷睿处理器性能。再加上支持DDR4和PCIe 4.0存储,TUF GAMING B760M-PLUS D4重炮手主板助玩家征战并攻克每个战场。

供电模组设计

采用12+1供电模组,将High/Low side(上桥与下桥)两种MOSFET及驱动IC整合于单一封装中,体积小、效率高、散热好,为第13代英特尔酷睿处理器提供强劲支持。

Power stages

6层PCB设计

多层PCB设计,令整体性能更好,散热更佳,为CPU提供更大的超频空间。

The multi-layered printed circuit board design
6

8+4 Pin ProCool高强度供电接口

高强度供电接口采用特制实心接针,确保与PSU电源线更充分的接触,提升电源效率,降低阻抗,更加坚固耐用,有效防止热熔及短路等接口故障。

强化型实心接针
10A
空心接针
7A
42
高达
%
提升
*理论值仅供参考。

TUF 组件

TUF Chokes

TUF 电感

通过认证的 TUF 军规电感,能为 CPU 稳定供电,协助提升系统稳定性。

TUF Capacitors

TUF 电容

TUF 5K 黑金电容可提高温度耐受性,延长使用寿命。

52 %
温度
2.5 x
使用寿命

Digi+ VRM数字供电控制

Digi+VRM数字供电是业界具有前瞻性的数字供电技术,可确保向CPU提供超稳定和纯净的电流,拥有更强供电能效转换。

Digi+ VRM

强大的内存超频能力

新一代英特尔处理器拥有更大的内存带宽,为尽情发挥其性能潜力。采用OptiMem II内存优化技术,通过优化的PCB内存走线设计,降低干扰信号,大幅提高内存超频空间。

DRAM Overclocking Performance

支持 PCIe 4.0

两个PCIe 4.0 M.2插槽最多支持两个2280设备,可通过 PCIe® 4.0 提供高达 64 Gbps 数据传输速度,缩短操作系统或应用程序驱动的启动和应用程序加载时间。

带宽 (Gbps)
PCIe 4.0x4
64
PCIe 3.0x4
32
*实际传输速度低于理论最大速度。
PCIe 4.0 Support

高效散热设计

1. 超大VRM散热装甲

整个VRM和电感区域都被硕大的散热片所覆盖,提高供电区域散热效率,以带来更好性能。

2. 高效M.2散热片

所有 M.2 接口均覆盖高品质散热片,快速降低温度,疾速传输不掉速。

Onboard heatsinks

多方位的风扇控制

华硕TUF GAMING B760系列主板配备多方位的风扇控制选项,可通过奥创智控中心(Armoury Crate)的Fan Xpert 2+智能风扇控制或 UEFI BIOS 进行设置。

  • 多重温度来源
  • 水泵接针
  • 智能风扇保护
  • 4-PIN PWM/DC 风扇

每个接针均可设定用来监控三个用户配置的热敏传感器,并据此做出反应,以依照工作负载来进行散热。全都可通过Fan Xpert 2+智能风扇控制或UEFI BIOS轻松管理。​​

整合式AIO管理系统可完整控制 PWM 或 DC 水泵,适合自定义及独立散热设置。

通过专用整合式电路保护每个风扇插座,以免因过热和过电流而损坏。

每个板载机箱风扇接针都可自动侦测 PWM 或 DC 风扇。

Product photo
Multiple Temperature Source
AIO Cooling Set
Smart Fan Protection
4-Pin PWM/DC Fan

连接性能

TUF GAMING B760M-PLUS D4重炮手主板支持新一代PCIe 5.0 x16,让性能潜力跃上新高度,日后升级更高规格显卡更方便。板载USB Type-C接口,雷电接针,充分满足用户的扩展需求。

02.
TUF GAMING

PC DIY 如此轻松

TUF GAMING 主板可让使用者轻松地以自己的方式设置与配置,即使是初次装机者。TUF GAMING 电竞特工联盟生态圈让用户更容易选择兼容的零组件,Armoury Crate 软件提供 Fan Xpert 2+ 和硬件信息,并可完整控制双向 AI 降噪、RGB 灯光效果及外设设置。TUF GAMING 平台提供您组装及优化梦幻计算机所需的一切,免除不必要的复杂性。

TUF GAMING特工联盟

华硕与业界知名合作伙伴展开紧密合作,共同组建TUF GAMING特工联盟,旨在为广大游戏玩家们提供更好的游戏硬件装备,带来高品质的游戏体验。目前已与多家厂商携手推出了TUF GAMING电竞特工系列风格的机箱、电源、散热器和内存等,提供更好的兼容性以及打造浑然一体的电竞特工美学感受。之后会有更多产品线加盟,敬请期待!

深入了解 TUF GAMING 生态圈
TUF GAMING Alliance

高强度显卡插槽和高强度内存插槽

PCIe 5.0速度比PCIe 4.0快2倍。为更好释放PCIe 5.0性能,高强度显卡插槽采用SMT生产工艺,同时加上金属强化层提高稳固性,保护显卡插槽不易变形损坏。此外,全新的SafeDIMM高强度内存插槽加入了强化型金属隔板,提高支撑力,防止内存插拔引起的插槽损坏,更加坚固耐用。

Safeslot Core+ & SafeDIMM

ESD 静电防护

ESD静电防护保护可免受静电放电的损害,可承受 +/- 10kV 非接触放电,以及 +/- 6kV 接触放电,优于业界标准 +/- 6kV 和 +/- 4kKV,并采用主动式保护电路设计配置,强化每个主板接口的静电防护能力,延长组件的使用寿命。

ESD Guards

USB 接口

加入ESD TVS(Transient Voltage Suppression) 瞬态电压抑制二极管

TUF LANGuard网络安全防护

TUF LANGuard 为军规级的创新防护,采用高级信号耦合技术,搭载优质贴片电容,增强网络吞吐量,再加上ESD静电防护元件,可保护网卡和主板免受电涌以及静电伤害。

2.5X 更高 电涌耐受能力
Line to Ground
15KV
6KV
0
10
20
TUF LANGuard
传统 LAN 接口
*ESD 结果由独立LANGaurd所测出。

不锈钢防潮I/O背部接口

TUF GAMING电竞特工系列主板拥有不锈钢抗腐蚀的I/O背板,与氧化铬相结合,可大幅延长使用寿命。

Stainless Steel Back I/O Panel
3 x
更长的使用寿命
72 hr
盐雾测试

M.2 便捷卡扣

免工具装卸M.2 SSD设备。该设计采用简单的锁定机制固定M.2 SSD,免去寻找丢失螺丝的烦恼。

M.2 Q-Latch

防丢螺丝

M.2插槽专用的防丢螺丝大幅降低拆卸M.2散热片时螺丝掉落或丢失的风险。

Removable Captive Screws

Q-LED故障诊断灯

通过主板的Q-LED故障诊断灯,快速确认开机过程中关键设备(CPU, 内存, 显卡, 启动设备)是否运行异常。

Q-LED
03.
TUF GAMING

沉浸式游戏体验

TUF GAMING B760M 电竞特工主板拥有一系列游戏增效技术,可有效提升玩家的游戏体验。包括疾速稳定的电竞特工网络功能,低延迟、更畅快;黑科技电竞特工音效功能,可令玩家宛若置身游戏战场,先发制人,提高游戏胜率;以及支持AURA SYNC神光同步,板载第二代可编程ARGB灯效接针,可与其他AURA SYNC兼容设备实现灯效联动,打造浑然一体的游戏氛围。

2.5G有线网卡

2.5G 网卡将用户的网络连接提升了一个档次,带宽提高了 2.5 倍;使用现有的网线,用户可通过此网络升级来享受更流畅无延迟的游戏,即时流媒体高清视频,以及更快速的文件传输体验。

2.5 Gb Ethernet

双向AI降噪

此黑科技通过海量数据库进行深度学习识别声源,有效降低麦克风*输入和音频输出的环境噪音。智能区分人声,减少键盘敲击声、鼠标点击及其他环境噪音,让你在游戏或在线语音时享受更清晰的声音体验。

*使用 3.5 毫米耳机时需要 3.5 毫米音频 Y 型分线器线缆。

500M

深度学习数据库

音频

输入/输出

保真

较小的

性能影响

AI
聆听差别
AI
OFF
ON

Realtek 7.1 环绕声

与 Realtek 紧密合作专为 TUF GAMING B760M 主板设计的独特音频芯片,可提供 98 dB 信噪比的立体声输出,打造纯净的音质。

Realtek 7.1 Surround Sound

DTS 音效定制

DTS® 音效定制可以通过设备的扬声器体验增强的音频,包括无失真音量和更深的低音。使用DTS以身临其境的全景收听体验欣赏您的音乐,电影、游戏以及定制音频。让您身临其境,通过耳机感受令人震撼的音效。

第二代可寻址ARGB接针

3个第二代可寻址ARGB灯效接针能够检测第二代RGB设备上的500个LED灯珠,软件可以自动调整特定设备的灯效。新的接针还可以兼容旧的AURA RGB设备。

Addressable Gen 2 RGB Header
04.
TUF GAMING
AMD Precision Boost Overdrive
AMD增强版精准频率提升(PBO)可调节电流和电压,从而实现更高、更长的时钟频率提升,轻松实现性能提升。
AI Overclocking
一探究竟
在 AMD 架构初次尝试 AI 智能超频,参数集发生了较大的变化,但电压和时钟速度仍以调校为主要目标。
该公用程序中的预测设置旨在与增强版精准频率提升(PBO) 协同工作,通过强化 EDC、TDC、PPT 值,以及调校曲线优化功能,更进一步。
最终,通过启用 Dynamic OC Switcher,AI 智能超频可确保 CPU 在单线程或多线程工作负载中使用理想的设置。

USB 3.2 Gen 2x2 Type-C

TUF GAMING 主板拥有丰富多样的USB接口,包括I/O背板的USB 3.2 Gen 2x2 Type-C® 接口,提供高达20Gbps传输速度,充分满足用户的扩展需求。

PCIe 5.0

PCIe 5.0 的数据传输速度是PCIe 4.0 的两倍,让您更快速地处理繁重的数据任务。此外,通过改变电气设计改善信号完整性和机械性能,并向后兼容PCIe 4.0及之前的规范。

总带宽(Gbps)
PCIe 3.0 x 16
128
PCIe 4.0 x 16
256
PCIe 5.0 x 16
512

支持 USB3.2 Gen 1 Type-C® 前置接口

拥有丰富的USB接口,可同时外接多个设备。通过USB 3.2 Gen 1 Type-C前置接口,提供高达5Gbps的传输速度。

支持雷电™(USB4®)

华硕TUF GAMING B760M系列主板板载雷电4接针,支持新一代雷电4技术。自行购买搭配通过英特尔认证的华硕雷电4扩展卡*,尽享40Gbps疾速双向传输速度。支持菊花链式的连接方式,可外接2个4K或1个8K显示器,并提供100W供电能力。

* 华硕 ThunderboltEX 4 扩展卡需另行购买。

20 Gbps
Gen 2x2
40
Gbps
雷电™ (USB4®)
