[显卡]DUAL-RTX4060TI-(O)8G-SSD 介绍与常见问题

【相关主题】

【主板/显卡】如何在主板上安装显卡?

【显卡】如何更新华硕显卡驱动程序?



ASUS Dual GeForce RTX™ 4060 Ti SSD 显卡的背面整合了一個支援 PCIe 4.0 速度的 M.2 插槽,适用于长达80mm的高性能NVMe 存储设备,并且 SSD 使用导热垫将热量直接传输到显卡自身的散热器,从而实现高度紧凑和整洁的解决方案。SSD插槽盖中的铝成分还有助于发散内建插槽中的M.2驱动器产生的热量。




1.兼容的主板
Dual GeForce RTX 4060 Ti SSD 兼容的主板:
主板具有与PCIe 4.0 x16 插槽分配的M.2 插槽,配置为PCIe 4.0 X8X8 或PCIe 4.0 X8X4X4 模式,則ASUS Dual GeForce RTX 4060 Ti SSD 上的M.2 插槽的优先权可能会高于主板上的插槽。

这可能会导致主板上的M.2插槽变得不可用。


可以使用的 SSD 总数取决于主板如何分配 PCIe 4.0 x16 通道以及主板的 BIOS 設定。 请参考主板手册以了解更多资讯。
在安装卡上M.2 SSD 之前,请确保您已将主板BIOS设定为「PCIE X8X8 模式」、「PCIE X8X4X4 模式」或「PCIE RAID 模式」。 BIOS配置完成后,请存储变更并退出BIOS设定。「PCIE RAID 模式」会将 PCIe x16 分离为 4 个 PCIe x4,显卡将以 PCIe x4 模式运行。


*请参考华硕兼容主板清单或者参考 链接 以确认配置是否兼容或主板具有PCIe 4.0 x16 插槽可配置为PCIe 4.0 X8X8 或PCIe 4.0 X8X4X4 模式,皆可相容



*请参考相关 SSD List for Dual GeForce RTX 4060 Ti SSD清单






2.硬件安装步骤

对于SSD安装,请参考下面的说明以了解详细资讯。


1.撕掉显卡上的保护膜


2.从包装中取出导热垫,小心地撕掉一侧的保护膜
3. 将导热垫正确放置在 SSD 插槽內,确保有保护膜的一面朝上
4. 去除导热垫上剩余的保护膜

5. 将SSD 插入 M.2 插槽
6. 转动Q-latch便捷卡扣以固定SSD

*PCIe 4.0 M.2 slot : 固态硬盘适用的M.2 模组,尺寸为22mm (宽)  x 80mm(长) (规格2280);还请自行购买



7. 撕下M.2插槽盖导热垫上的保护膜
8. 将 M.2 插槽盖放到 M.2 插槽上,确保显卡上的螺丝孔与盖对齐
9. 锁紧螺丝以固定 M.2 插槽盖



3.BIOS 设定

在安装卡上 M.2 SSD 之前,请确保您已将 BIOS 设定为 PCIE X8X8 模式、PCIE X8X4X4 模式或 PCIE RAID 模式。

按F2或Delete按键进入BIOS -->  进入Advanced Mode (F7)

EX: ROG STRIX Z790-E GAMING WIFI



选择Advanced --> Onboard Devices Configuration



选择PCIe Bandwidth Bifurcation Configuration (X8/X8)

*注意: 如您的主板是支持的,建议使用「PCIE X8X8 模式」,能提供较高频宽。

请按F10储存变更并退出BIOS设定。



按F2或Delete按键进入BIOS 即可看到SSD规格

进入WINDOWS可看到新增SSD设备

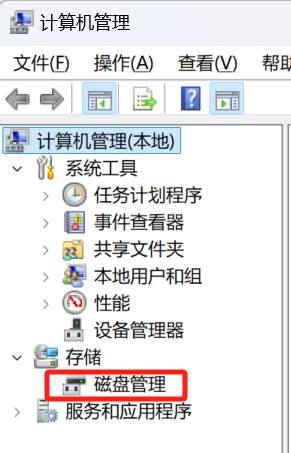

(未格式化的SSD请到计算机管理下进行格式化)

注意: 请在格式化前先备份您的个人资料。



Q&A

Q1: 支援的固态硬盘适用的M.2 模组(SSD)规格?

A2: PCIe 4.0 。M.2 slot : 固态硬盘的M.2 模组,尺寸为 (宽) 22mm x (长)80mm; (2280)



Q2:如果我在BIOS里无法看到我的SSD怎么办?

A2: 1.请确认您的主板是否有支援PCIe X8X8 or PCIe X8X4 。

      2.请参考BIOS设定确认;按F2或Delete按键进入BIOS -->  进入Advanced Mode (F7)

         选择Advanced --> Onboard Devices Configuration;选择PCIe Bandwidth Bifurcation Configuration已设定为 (X8/X8)或(X8/X4/X4)。
         请按F10存储变更并退出 BIOS 设定。

Q3:如何确认主板是否可支援此显卡整合M.2 SSD设备使用?
A3.你可以先參考如下华硕兼容主板清单或者参考 链接以确认配置是否兼容或主板具有PCIe 4.0 x16 插槽可配置为PCIe 4.0 X8X8 或PCIe 4.0 X8X4X4 模式,皆可相容


EX: ROG STRIX Z790-E GAMING WIFI
